Grue forestière en tant que grue de chargement, grue de débardage et pince de débardage

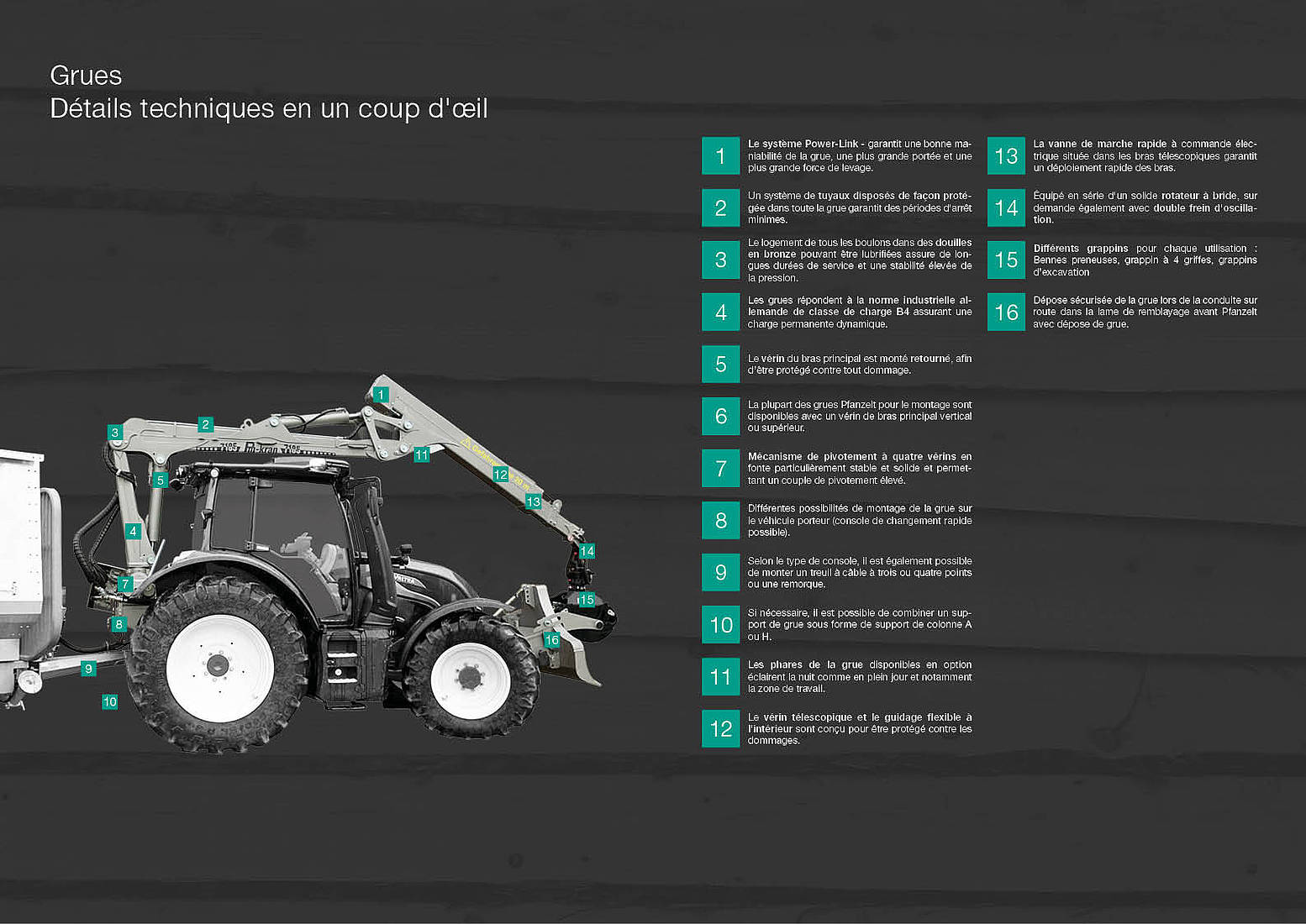

Les grues forestières de Pfanzelt sont conçues pour une utilisation professionnelle. Outre des grues forestières pour remorques, Pfanzelt propose aussi des grues destinées au débardage de bois courts et longs à monter sur des tracteurs standards ou des tracteurs forestiers spéciaux. Celles-ci présentent généralement une force de levage plus importante ainsi qu'un couple de pivotement plus élevé afin d'assurer une rotation puissante de la grue, même en pente.



Mécanisme de pivotement

Les grues Pfanzelt disposent d'un mécanisme de pivotement à quatre vérins solide et puissant. Cela permet d'atteindre un couple de pivotement élevé et de pouvoir<br/> ainsi réaliser des chargements en pente.

Liste des couples de pivotement des grues forestières Pfanzelt

Type de grue    Couple de pivotement net
41*, 42*, 43* 15,2 kNm
51*, 52* 21,5 kNm
61*, 62* 25,0 kNm
71* 27,0 kNm
91* 32,0 kNm
93* 36,0 kNm



Le fait que la distance soit grande entre les paliers et le dispositif de lubrification à bain d'huile garantit un fonctionnement fiable. Les tensions liées à des travaux avec<br/> des grumes lourds sont ainsi absorbées en toute sécurité.

Type de grue

Les grues forestières Pfanzelt sont disponibles dans deux modèles différents selon la position du vérin du bras principal. En positionnant le vérin en haut, cela le protège contre tout dommage lié à la manipulation de bois. Afin de protéger également le vérin du bras principal placé verticalement, celui-ci est monté de façon à ce que la tige à piston soit protégée par le treillis métallique de la remorque forestière.

Classe de charge B4

Les grues Pfanzelt sont fabriquées dans un acier spécial très résistant. Les grues répondent à la norme industrielle allemande de classe de charge B4 assurant une charge permanente dynamique.

Palier de grue

Tous les boulons ajustés sont placés dans des douilles en bronze à lubrifier et à longue durée de vie. Le jeu axial des paliers des boulons peut être réglé à tout moment selon différents crans.

Sécurité

Chez Pfanzelt, la sécurité a la priorité absolue lors de la manipulation d'engins forestiers. Toutes les grues portées sont ainsi livrées avec un livret d'inspection et une première homologation validés par un expert, conformément aux règles de l'association professionnelle allemande BG.



Disposition des tuyaux

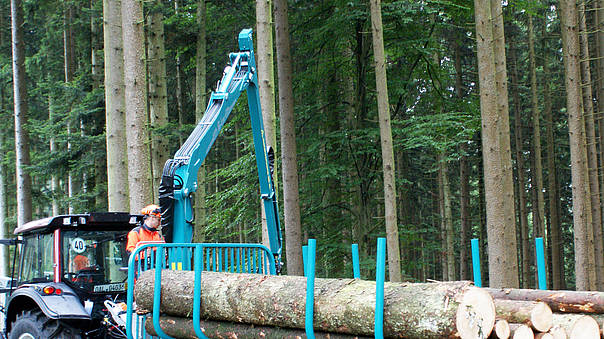

Le fait de disposer et de protéger les tuyaux hydrauliques de l'unité de commande tout en haut de la grue réduit par ailleurs les périodes d'arrêt et accroît la sécurité. Chez Pfanzelt, nous accordons la plus grande importance au fait que les tuyaux hydrauliques soient protégés dans toute la grue, et donc montés à l'intérieur. Au lieu de subir de fortes sollicitations, les tuyaux sont groupés au sein d'un guide-tuyaux. Les raccords tournants supplémentaires augmentent la durée de vie des tuyaux hydrauliques.

Pour la sécurité de l'utilisateur, ceux-ci sont acheminés dans un guide-tuyaux situé avant la zone du pupitre de commande.

Le vérin télescopique est monté à l'intérieur afin d'être protégé contre les dommages en cas de travaux de grutage.

Une protection supplémentaire jusqu'au sommet de la grue est assurée par les flexibles intégrés dans le bras oscillant disponibles en option. Celui-ci dispose également d'un double frein d'oscillation.

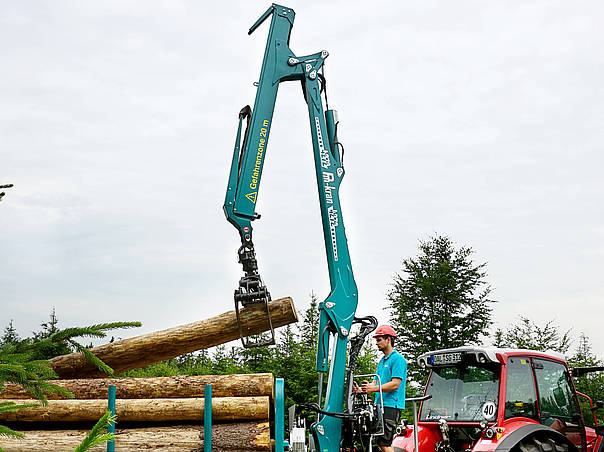

Système Power-Link

Également désigné sous le nom Power-Link, le système de levier articulé de la grue forestière Pfanzelt situé entre le bras principal et le bras articulé garantit une structure de grue pratique pour les travaux de chargement. Il est même possible de charger directement sur la grille avant. De plus, il assure une force constante, une portée accrue et une vitesse de travail plus rapide.

Vanne de marche rapide

Les grues Pfanzelt à être dotées de série d'une vanne de marche rapide. Celle-ci permet une sortie télescopique rapide même avec un seul bras. Lors du dépliement, la vanne de marche rapide à commande électrique dirige l'huile hydraulique s'écoulant du vérin directement dans celui-ci et atteint ainsi une vitesse de sortie 1,5 fois plus rapide.

Poste de commande

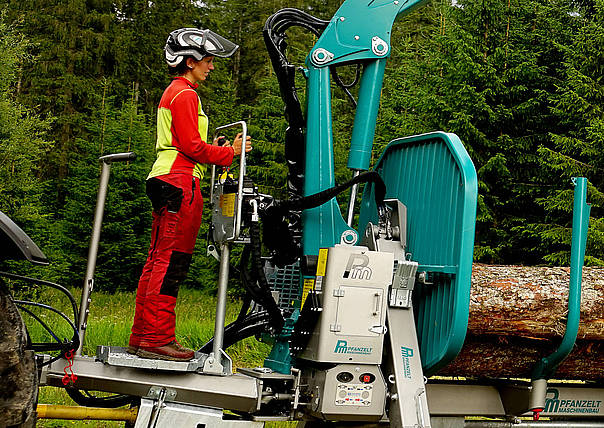

Le fait que le poste de commande soit placé de série sur le timon permet à l'utilisateur de bénéficier d'un poste de travail situé en dehors de la zone de danger et d'une vue claire sur la grue et les environs. Le dossier du siège et le dispositif de protection des mains au niveau du joystick garantissent la sécurité de l'utilisateur ainsi qu'une position de travail ergonomique.

Commande

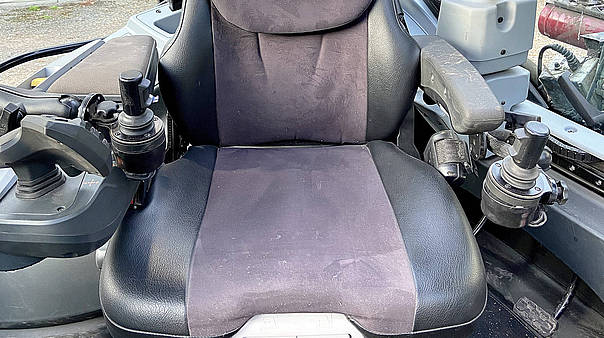

The user achieves the highest performance when ergonomics and operation are in harmony. This is determined by the operating position and the crane controller.

All Pfanzelt forestry cranes are fitted as standard with a mechanical control block, 2 control toggles and an electrical switch. This means that the individual boom movements can be easily and rapidly coordinated, without having to reach for different control levers or turning.

In addition to a mechanical crane control, the crane can also be operated via an EHC controller with a cord or wireless control panel.

The crane can also be controlled by two individual joysticks which are mounted on a swivel seat in the tractor or on a control panel. Two Profi1 joysticks by Danfoss or mini joysticks can be installed. They enable very precise and ergonomic control.



Béquille

La béquille du montant A garantit une stabilité optimale en cas de travaux avec une grue forestière. La béquille télescopique permet de stabiliser les engins dans des peuplements denses et sur des terrains en pente. De plus, elle permet de passer très près des polders.

La vaste gamme d'accessoires propose des béquilles pour montant A, mais aussi pour le montant H. Celles-ci offrent une plus large surface d'appui et donc davantage de stabilité.

Alimentation indépendante en huile (en option)

En cas de véhicules porteurs présentant une faible puissance hydraulique, et en cas d'utilisation collective avec différents tracteurs, les grues Pfanzelt peuvent être équipées d'un système hydraulique intégré, garantissant ainsi une alimentation en huile sûre et une faible consommation de carburant. Le réservoir d'huile est invisible car rangé dans la béquille du montant A.

Accessoires de grue

Phares de grue (en option)

Sur demande, la grue peut également être équipée de phares. Il est possible de choisir entre deux phares montés sur le côté de la colonne de la grue, ou un phare monté sur le côté intérieur du bras télescopique. Outre le phare de type H3, il existe également un solide projecteur à LED.

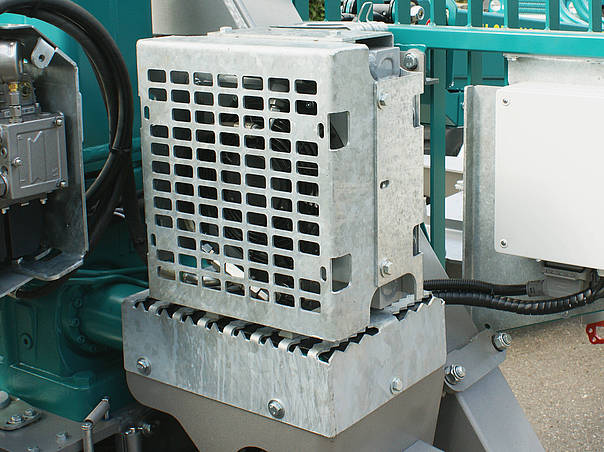

Système de refroidissement de l'huile hydraulique (en option)

En option, la remorque forestière peut être équipée d'un système de refroidissement de l'huile hydraulique. Celui-ci est notamment utile en cas de grandes grues et de système d'entraînement hydraulique.



Compteur d'heures de service (en option)

Le compteur d'heures de service enregistre les heures d'utilisation de la grue forestière. Celui-ci est principalement utile lorsque la remorque forestière est utilisée en commun ou est louée.



Peigne de grumes (en option)

Un peigne de grumes facilite le chargement avec le grue forestière, surtout en cas de bois longs ou de cimes excessivement longues. Celui-ci est installé sur le bras principal de la grue.

Treuil de grue 2.0 exTEND (en option)

Le treuil de grue Pfanzelt exTEND offre plus de confort et de sécurité d'utilisation.

  • Force de traction 1,5 t, capacité de câble 50 m
  • Radiocommande forestière professionnelle
  • Commutation facile entre le circuit hydraulique de roue libre et la marche avant et arrière
  • Frein de tambour mécanique

Grappins

Pour le chargement de déchets de coupe, il est possible de monter des godets sur un grappin standard. Nos accessoires proposent également des supports de grappin spéciaux pour le chargement de balles rondes.

Le grappin à 4 griffes permet de charger de façon simple des branchages et des déchets de coupe.

Les grappins Pfanzelt sont adaptés aux différentes tailles de grue et donc disponibles dans des tailles variées.

Grues avec vérin du bras principal en haut

Grue forestière41674177516951805186
Assembler de manière individuelleConfigurateurConfigurateurConfigurateurConfigurateurConfigurateur
Longueur de la grue6 620 mm7 550 mm6 710 mm8 000 mm8 800 mm
Le hauteur de la colonne de grue2 120 mm2 120mm2 485 mm2 485 mm2 485 mm
Couple de levage théorique/réel52/ 41 kNm52/ 41 kNm69/ 51 kNm69/ 51 kNm69/51 kNm
Télescopesimplesimplesimplesimpledouble
Couple de pivotement15,2 kNm15,2 kNm21,5 kNm21,5 kNm21,5 kNm
Zone de pivotement370°370°370°370°370°
Rotateur, sans fin4,5 t4,5 t4,5 t4,5 t4,5 t
GrappinPm 230Pm 230Pm 230Pm 230Pm 230
Commande de grue2 leviers avec 2 fonctions électriques
Pression de service190 bar190 bar190 bar190 bar190 bar
Débit d'huile conseillé35 - 90 l/min35 - 90 l/min50 - 100 l/min50 - 100 l/min50 - 100 l/min
Poids (approx.)1 050 kg1 100 kg1 150 kg1 250 kg1 300 kg



Grue forestière5110061696180618661100
Assembler de manière individuelleConfigurateurConfigurateurConfigurateurConfigurateurConfigurateur
Longueur de la grue9 950 mm6 710 mm8 000 mm8 800 mm9 950 mm
Le hauteur de la colonne de grue2 485 mm2 485 mm2 485 mm2 485 mm2 485 mm
Couple de levage théorique/réel69/ 51 kNm86/ 61 kNm86/ 61 kNm86/ 61 kNm86/ 61 kNm
Télescopedoublesimplesimpledoubledouble
Couple de pivotement21,5 kNm25 kNm25 kNm25 kNm25 kNm
Zone de pivotement370°370°370°370°370°
Rotateur, sans fin4,5 t6,0 t6,0 t6,0 t6,0 t
Commande de grue2 leviers avec 2 fonctions électriques
Pression de service190 bar215 bar215 bar215 bar215 bar
Débit d'huile conseillé50 - 100 l/min50 - 100 l/min50 - 100 l/min50 - 100 l/min50 - 100 l/min
Poids (approx.)1 450 kg1 300 kg1 250 kg1 350 kg1 450 kg



Avons-nous suscité votre intérêt ?

Demande d’offre de produit

Découvrez maintenant de plus amples informations et demandez une offre sans engagement.

Grues avec vérin du bras principal placé verticalement

Grue forestière42674272428042825280
Assembler de manière individuelleConfigurateurConfigurateurConfigurateurConfigurateurConfigurateur
Longueur de la grue6 370 mm7 140 mm7 850 mm7 960 mm7 800 mm
Le hauteur de la colonne de grue2 000 mm2 000 mm2 000 mm2 000 mm2 076 mm
Couple de levage théorique/réel56/ 40,5 kNm56/ 40,5 kNm56/ 41 kNm58/ 42 kNm70 / 50 kNm
Télescopesimplesimplesimpledoublesimple
Couple de pivotement15,2 kNm15,2 kNm15,2 kNm15,2 kNm21,5 kNm
Zone de pivotement370°370°370°370°370°
Rotateur, sans fin4,5 t4,5 t4,5 t4,5 t4,5 t
GreiferPm 230Pm 230Pm 230Pm 230Pm 230
Commande de grue2 leviers avec 2 fonctions électriques
Pression de service190 bar190 bar190 bar190 bar205 bar
Débit d'huile conseillé35 - 90 l/min35 - 90 l/min35 - 90 l/min35 - 90 l/min50 - 100 l/min
Poids (approx.)1 050 kg1 100 kg1 150 kg1 120 kg1 250 kg



Grue forestière52875286521006280628662100
Assembler de manière individuelleConfigurateurConfigurateurConfigurateurConfigurateurConfigurateurConfigurateur
Longueur de la grue8 730 mm8 600 mm9 800 mm7 800 mm8 600 mm9 800 mm
Le hauteur de la colonne de grue2 076 mm2 076 mm2 076 mm2 076 mm2 076 mm2 076 mm
Couple de levage théorique/réel69/ 52 kNm70/ 50 kNm70/ 51 kNm79/ 61 kNm79/ 62 kNm79/ 62 kNm
Télescopedoubledoubledoublesimpledoubledouble
Couple de pivotement21,5 kNm21,5 kNm21,5 kNm25 kNm25 kNm25 kNm
Zone de pivotement370°370°370°370°370°370°
Rotateur, sans fin4,5 t4,5 t4,5 t6,0 t6,0 t6,0 t
GrappinPm 230Pm 230Pm 230Pm 230Pm 230Pm 230
Commande de grue2 leviers avec 2 fonctions électriques
Pression de service190 bar205 bar210 bar220 bar220 bar220 bar
Débit d'huile conseillé50 - 120 l/min50 - 120 l/min50 - 120 l/min50 - 120 l/min50 - 120 l/min50 - 120 l/min
Poids (approx.)1.270 kg1 400 kg1 400 kg1 300 kg1 450 kg1 500 kg



Avons-nous suscité votre intérêt ?

Demande d’offre de produit

Découvrez maintenant de plus amples informations et demandez une offre sans engagement.

Grues portées pour tracteurs

Grue forestière5153516771697182718571100
Assembler de manière individuelleConfigrateurConfigrateurConfigrateurConfigrateurConfigrateurConfigrateur
Longueur de la grue5 090 mm6 830 mm6 930 mm8 190 mm8 300 mm10 000 mm
Le hauteur de la colonne de grue––––1.960 mm1.960 mm
Couple de levage théorique/réel69/ 51 kNm69/ 51 kNm106/ 70 kNm106/ 70 kNm106/ 70 kNm112/70 kNm
Télescopesimpledoubledoubledoubledoubledouble
Couple de pivotement21,5 kNm21,5 kNm27 kNm32 kNm27 kNm27 kNm
Zone de pivotement370°370°370°360°360°360°
Rotateur, sans fin6,0 t6,0 t10,0 t10,0 t10,0 t10,0 t
GrappinPm 270Pm 270Pm 360Pm 360Pm 360Pm 360
Commande de grueUnité de commande CEH 6 fonctions avec 2 manettes
Pression de service190 bar190 bar210 bar210 bar210 bar210 bar
Débit d'huile conseillé35 - 90 l/min35 - 90 l/min50 - 100 l/min50 - 100 l/min50 - 100 l/min50 - 100 l/min



Avons-nous suscité votre intérêt ?

Demande d’offre de produit

Découvrez maintenant de plus amples informations et demandez une offre sans engagement.

Grues Z

Grue forestièreZ4359Z5376Z5388
Assembler de manière individuelleConfigurateurConfigurateurConfigurateur
Longueur de la grue5 700 mm7 600 mm8 800 mm
Le hauteur de la colonne de grue1.740 mm2.190 mm2.190 mm
Couple de levage réel40,5 kNm51 kNm51 kNm
Télescopesimplesimpledouble
Couple de pivotement15,2 kNm21,5 kNm21,5 kNm
Zone de pivotement370°370°370°
Pression de service190 bar190 bar200 bar
Débit d'huile conseillé35 - 90 l/min35 - 90 l/min50 - 100 l/min
GrappinPm 230Pm 230Pm 230
Commande de grue2 leviers avec 2 fonctions électriques
Poids (approx.)945 kg1 125 kg1 180 kg

Avons-nous suscité votre intérêt ?

Demande d’offre de produit

Découvrez maintenant de plus amples informations et demandez une offre sans engagement.

Grues à attelage 3-points

Grue à attelage 3-points426742725280
Assembler de manière individuelleConfigrateurConfigrateurConfigrateur
Portée de la grue6.370 mm7.140 mm7.800 mm
Couple de levage brut/net56/ 40,5 kNm56 / 40,5 kNm69 / 51 kNm
Couple de rotation15,2 kNm15,2 kNm22 kNm
Degré de rotation370°370°370°
Rotateur continu4,5 t4,5 t4,5 t
Grappin / largeur d‘ouverturePm230 - 1.260 mmPm230 - 1.260 mmPm230 - 1.260 mm
Commande de la grue (electohydraulique)2 joysticks avec 2 fonctions électriques
Attelage à trois points
Poids (env.)1.050 kg1.100 kg1.250 kg



Gamme d‘accessoires
Grappin à 4 doigts (surface de prise 0,23 m²)en optionen optionen option
Commande de la grue EHC avec bloc de commande (Danfoss PVG 32)en optionen optionen option
Treuil pour grue avec radiocommande (force de traction 1,5 t, embrayage multidisques)en optionen optionen option
Flexibles intégrés dans le bras oscillanten optionen optionen option
Système d‘adaptation rapide entre rotateur et grappinen optionen optionen option
Adaptateur de grappin pour balles rondesen optionen optionen option
Mâchoires pour grappin (Largeur 600 mm)en optionen optionen option
Mâchoires pour grappin (Largeur 800 mm)en optionen optionen option



Avons-nous suscité votre intérêt ?

Demande d’offre de produit

Découvrez maintenant de plus amples informations et demandez une offre sans engagement.

Vous avez des question ?

Vous avez des question concernant l’utilisation, la technique les données techniques ?

question
captcha

Veuillez résoudre le problème de calcul et notez le résultat dans le champ ci-dessus. Il ne s’agit que d’une protection contre les pourriels.



Cela pourrait également vous intéresser

Treuil chenillé Moritz
