Moritz Fr50

En 2016, Pfanzelt  présentait le treuil chenillé Moritz. Le nouveau concept était innovant et porteur d'avenir. Pfanzelt s'est appuyée sur le succès du Fr50 pour présenter dès 2020 sa nouvelle gamme améliorée. Le modèle Fr50 n'est donc plus produit sous cette forme depuis l'introduction des modèles Fr70 et Fr75 à l'été 2020. Mais le développement se poursuit...

plus d'infos

Utilisation en multifonction

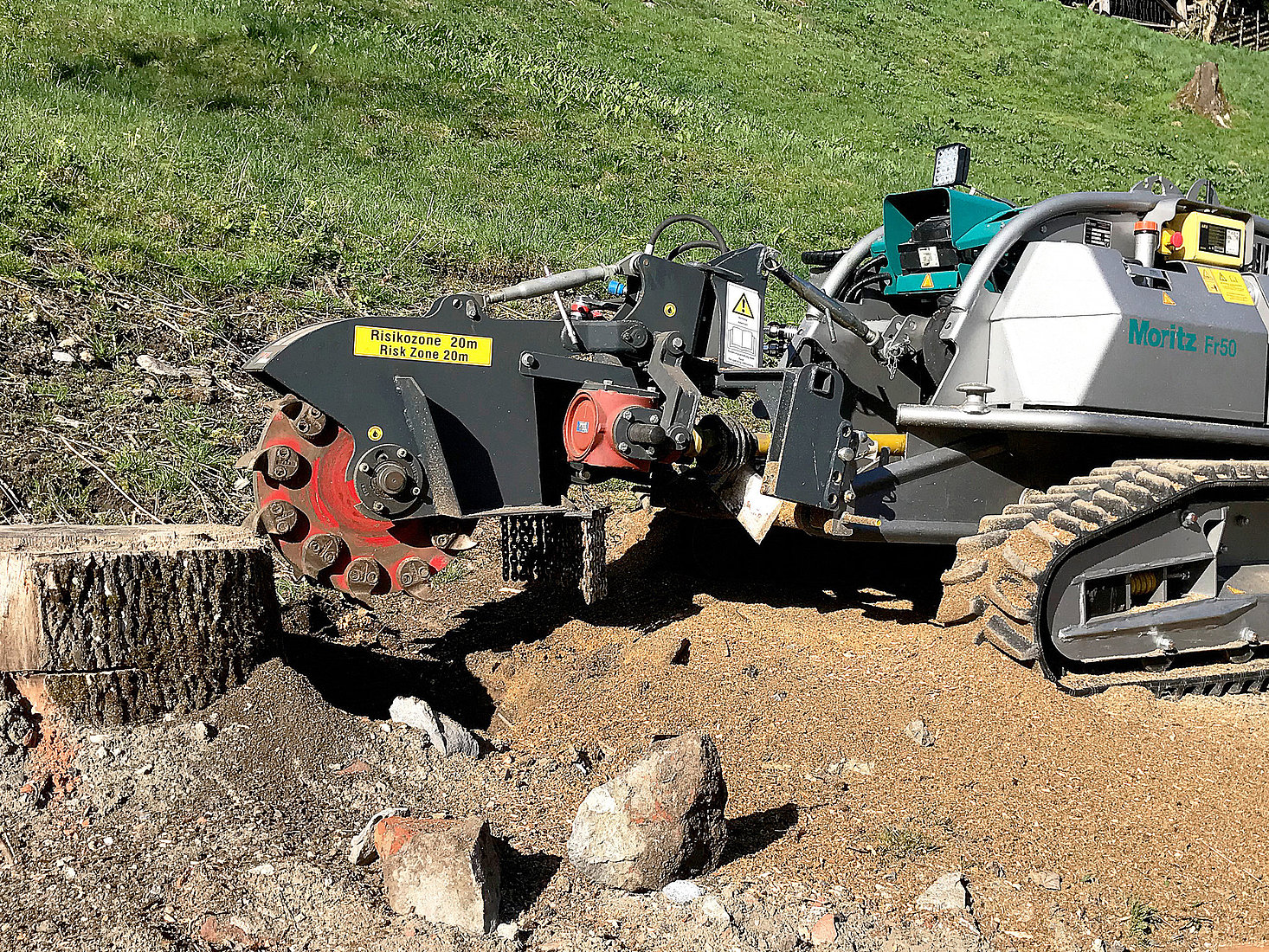

En plus de sa fonction de treuil fixe, le Moritz peut aussi être utilisé en multifonction, comme véhicule porteur Offroad. Le treuil, monté par un système modulaire rapide, peut être démonté en quelques étapes. Le véhicule peut donc être équipé d’engins de travail avec l’attelage trois points (cat. 1).



Jungbestandspflege

Étant donné que de nombreuses surfaces ont été replantées ces dernières années en raison des chablis laissés par les dernières tempêtes, de l’invasion de scolytes ou encore de feux de forêts, le volume des tâches de post-entretien ne cesse de croître. Le dépressage s’effectue de manière efficace et avec un haut rendement avec le broyeur forestier Pfanzelt qui est disponible pour le treuil chenillé Moritz Fr50.

Plus de détails sur le treuil chenillé Moritz Fr50

Châssis

La largeur du châssis du Moritz Fr50 peut être modifiée afin de garantir une largeur de châssis toujours optimale, que ce soit pour le transport ou pour la parcelle. Le châssis peut être élargi de 400 mm par un système hydraulique. Le treuil chenillé peut ainsi être utilisé également en pente. Avec un châssis de grande taille et un poids propre faible, le treuil chenillé n'exerce une pression que de 0,30 kg/cm² sur le sol. Qu'il soit en train de rouler ou en action pour des travaux, le sol est toujours préservé, même sur une surface humide. L'angle d'attaque de 45° à l'avant et à l'arrière assure une grande aptitude en côte et un accès facile au peuplement depuis la route forestière. La garde au sol élevée de 300 mm permet de passer au-dessus de souches mais aussi d'effectuer des manœuvres dans des layons de débardage en pente.

Transport

Les dimensions et le poids de la machine garantissent un transport en toute simplicité avec une remorque de voiture ou sur la surface de chargement d'un transporteur.

Transmission

La transmission proportionnelle est équipée de deux niveaux de vitesse pour accéder au site en forêt et pour débarder. La vitesse maximale du treuil chenillé est de 6,5 km/h.

Une stabilité parfaite

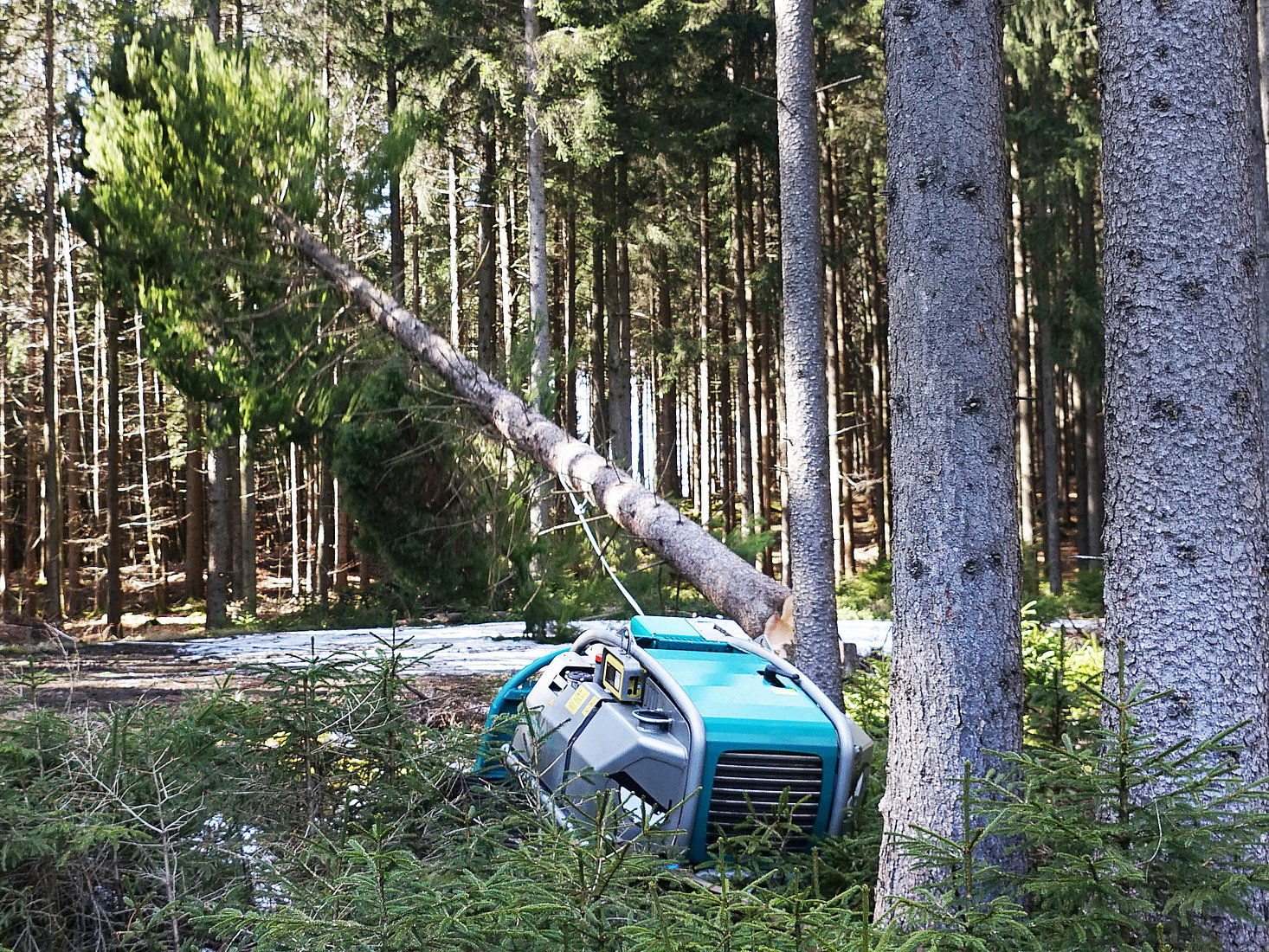

Le tablier est l'élément principal lors d'opérations de treuillage. Celui-ci est donc équipé de deux vérins hydrauliques à double effet. Si le poids propre du treuil chenillé n'est pas suffisant pour une opération de treuillage, celui-ci peut être très rapidement stabilisé à l'aide d'un objet supplémentaire (par ex. un arbre).

La hauteur d'enroulement de câble du treuil chenillé peut être ajustée pendant l'utilisation car elle est intégrée dans le tablier réglable en hauteur.

Télécommande radio

Tout le treuil chenillé peut être commandé par un système radio doté d'une console de commande ergonomique. Celle-ci permet de modifier la transmission du treuil ou du véhicule, mais aussi la vitesse ou le régime moteur. Si le véhicule n'est pas utilisé pendant une courte période, le moteur peut être démarré ou arrêté à l'aide de la commande radio.

Des treuils puissants

Le treuil à engrenage professionnel assure une force de traction de plus de 4 ou 5 t et possède une capacité de câble de 110 m. La vitesse du treuil est variable sur plusieurs  niveaux, ce qui lui permet de s'adapter à différentes situations.

Pour un enroulement impeccable du câble, le treuil est équipé d'un frein d'enroulement de câble.

  Technik im Detail: Vorliefern im Hang

Accessoires pour professionnels

Chenillard multifonctions
Une prise de force mécanique à usage multiple est disponible pour les enginsde travail. En outre, le treuil chenillé peut être équipé de dispositifs de commande hydrauliques. Divers engins avec diverses exigences techniques peuvent donc être montés.



Espace pour outils à l'avant
Pour chaque domaine d’application, la large gamme d’accessoires offre le bon équipement pour le treuil Moritz. Pour les travaux de débusquage dans les pentes ou pour les pérations de treuillage sans point d’ancrage, un lest frontal en trois parties de 110 kg est disponible.



Treuil d'assistance
Pour les travaux en pente, le chenillard Moritz peut être équipé d'un treuil d'assistance. Le treuil est monté sur une poulie, pour qu'il puisse tourner de 360°..I l y a deux  positions de montage prévues pour le treuil sur le Moritz : Position supérieure : le treuils est orientable dans tous les sens. Position inférieure : le treuil peut tirer ou tenir le véhicule dans un sens. La modification des deux positions s'effectue rapidement et sans outil.



Sécurité et éclairage
Afin d'éclairer un chantier, Pfanzelt propose des phares de travail qui peuvent être montées à deux positions sur le Moritz. L'arceau de sécurité rabattable peut également être équipé d'une phare de travail. Cette dernière est actionnée par la radiocommande.

Espace de rangement

Un grand espace de rangement intégré dans le châssis permet de ranger une tronçonneuse, un bidon de carburant et des sangles.

La Frontbox rabattable, disponible en option, offre encore plus d’espace de rangement.

Caractéristiques techniques

 PS RH - 1135/5
Assembler de manière individuelleConfigurateur
Moteur

Moteur diesel Kubota 4 cylindres, puissance 26 kW/ 35 ch, réserve de carburant 30 l

Transmission

Transmission hydrostatique, possibilité de contrôler toutes les fonctions de conduite par commande radio, vitesse entre 0 et 6,5 km/h (continue)

Châssis

Châssis du treuil chenillé avec chenilles en caoutchouc de type crampons agricoles, largeur réglable hydrauliquement, frein d'arrêt hydraulique

Châssos

Structure en caisson en acier spécial résistant à la torsion, vaste espace de rangement intégré au châssis, nombreuses cales et butées pour attacher et sécuriser le treuil chenillé

Utilisation

Radiocommande pour toutes les fonctions (arrêt d'urgence, réglage du régime du moteur diesel, conduite et direction, commande du treuil, tablier, avertisseur sonore)

DimensionsLongueur 2 200 mm, largeur 1 120 mm/ 1 500 mm, hauteur 1 205 mm, poids 1 050 kg



Gamme d'accessoires


Organes de roulement version longue (1 700 mm)en option
Lest frontal du treuil chenillé env. 110 kg (Pas de Transportbox possible)en option
Transportbox à l’avant Moritz avec attache (pas de lest frontal possible)en option

Arceau anti-renversement avec éclairage

en option

Treuil auxiliaire frontal

  • Force de traction 10 kN
  • Câble Ø 6 mm x 30 m (max. 50 m)
  • Rouleau d’enroulement de câble et frein à tambour
  • Commande via la télécommande du treuil chenillé
  • Avance et retour avec embrayage à roue libre
en option


Accessoire de fonctionnement du treuil

Treuil mécanique force de traction 40 kN
  • Attache câble max. Ø 11 mm x 110 m (équipement de base : câble forestier spécial Ø 10,5 mm x 70 m)
  • Tablier :
    - réglage en hauteur hydraulique avec fonction de pressage par radio
    - Rouleau de câble suspendu en hauteur
    - Force de levage sur la bande d’usure : 15 kN
    - Largeur du tablier environ 1 100 mm
    - Avec oeillet de suspension et boulons combinés
en option
Treuil hydraulique force de traction 40 kN (Données techniques voir Treuil avec entraînement mécanique)en option
Treuil mécanique force de traction 50 kN
  • Attache câble max. Ø 11 mm x 110 m (équipement de base : câble forestier spécial Ø 10,5 mm x 70 m)
  • Tablier :
    - réglage en hauteur hydraulique avec fonction de pressage par radio
    - Rouleau de câble suspendu en hauteur
    - Force de levage sur la bande d’usure : 15 kN
    - Largeur du tablier environ 1 100 mm
    - Avec oeillet de suspension et boulons combinés
en option
Treuil hydraulique force de traction 50 kN (Données techniques voir Treuil avec entraînement mécanique)en option
Frein d'enroulement de câbleen option
Dispositif de déroulage - Aide mécanique au montage et au démontage pour un changement rapide du treuilen option


Accessoires pour l’exploitation multifonction

Atttache trois points pour engins externesen option
Position intermédiaire du mécanisme de levageen option
Transmission de prise de force du treuil chenilléen option
Vannes de commande hydrauliques supplémentaires (jusqu’à 3 vannes de commande)en option
Retour sans pression pour treuil chenillé avec supporten option

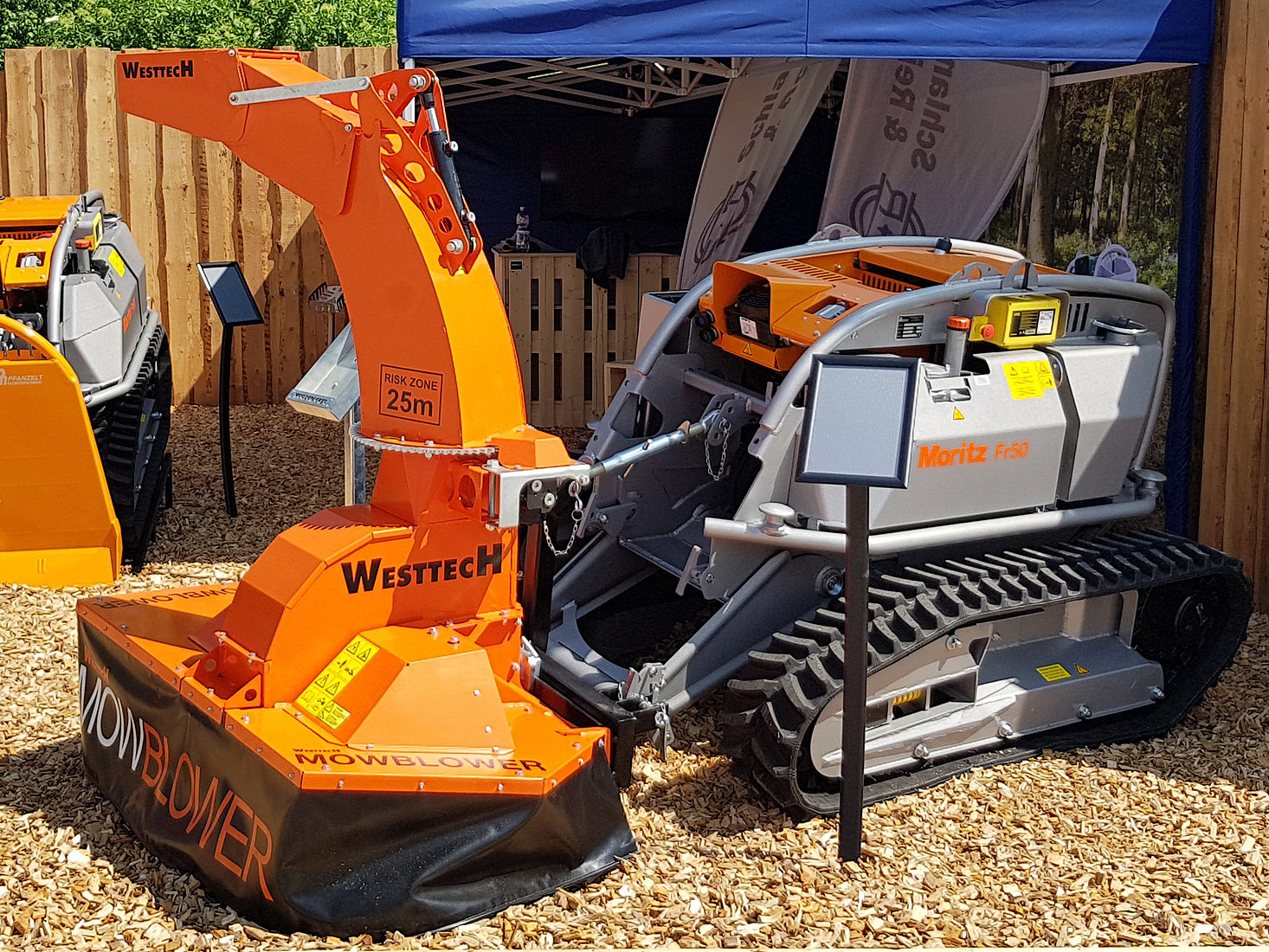

Appareils portés pour l’exploitation multifonction


Hacheuse avec largeur de travail de 1200 mm (entraînement mécanique par prise de force)

Rotor de coupe avec couteaux-fléaux agencés en spirale pour assurer une couverture constante et uniforme

de la zone de fauchage,

déplacement latéral mécanique (env. 400 mm)
en option
Hacheuse avec largeur de travail de 1200 mm, avec clapet hydraulique en supplémenten option

Broyeur forestier avec clapet hydraulique, largeur de travail de 1200 mm (entraînement mécanique par prise de force)

avec clapet hydraulique et déplacement latéral mécanique

40 marteaux ronds à pointes en carbure utilisables sur trois côtés (par rotation du marteau), agencement en spirale,

diamètre d’action des outils 340 mm, puissance requise à partir de 20 kW
en option
Déplacement latéral hydraulique pour hacheuse ou broyeur forestieren option

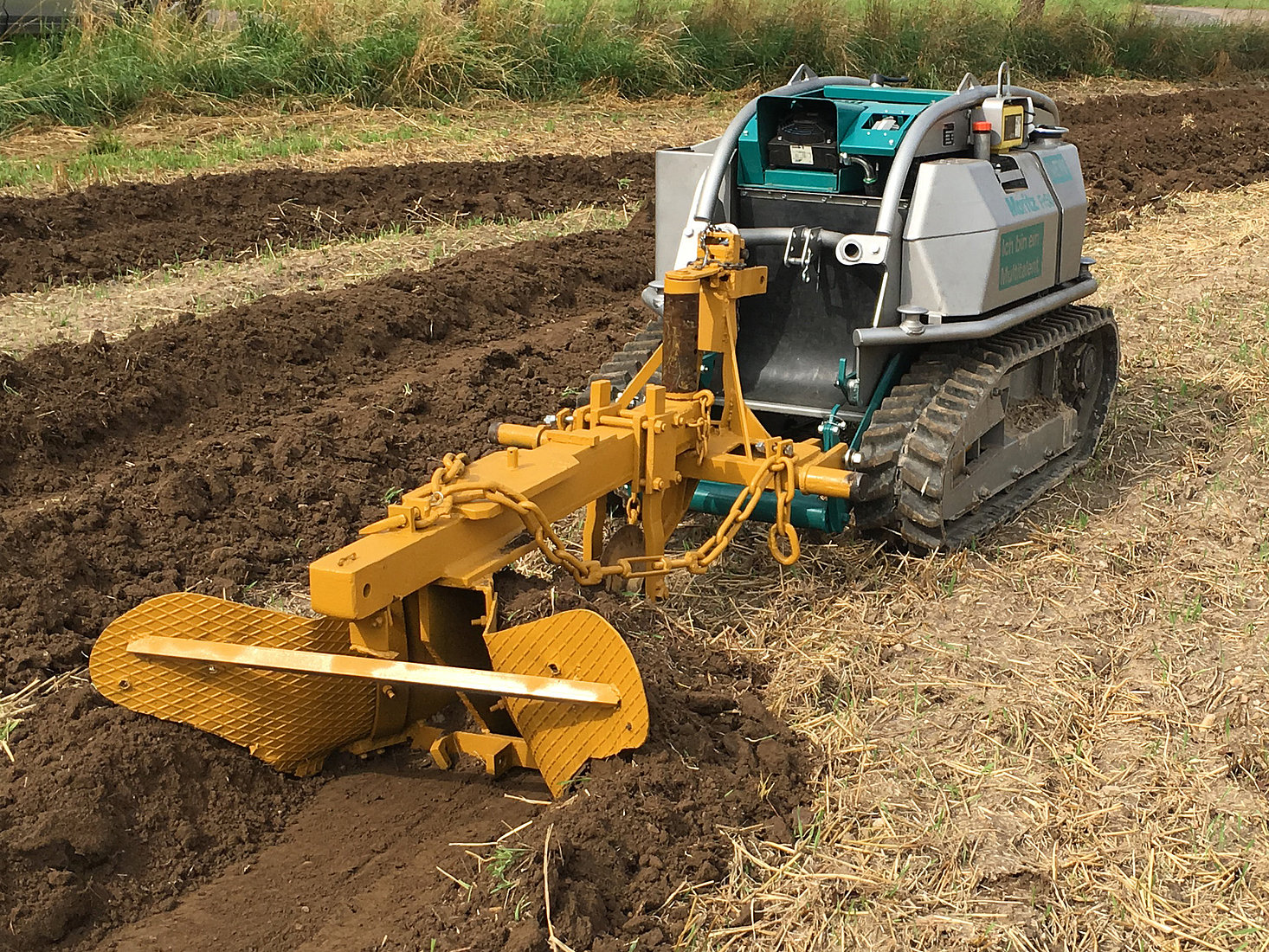

Fraiseuse à bandes (entraînement mécanique par prise de force)

Profondeur de fraisage 200 mm, forme de sillon en V (largeur supérieure 200 mm, largeur inférieure 20 mm), dents à renfort carbure

en option

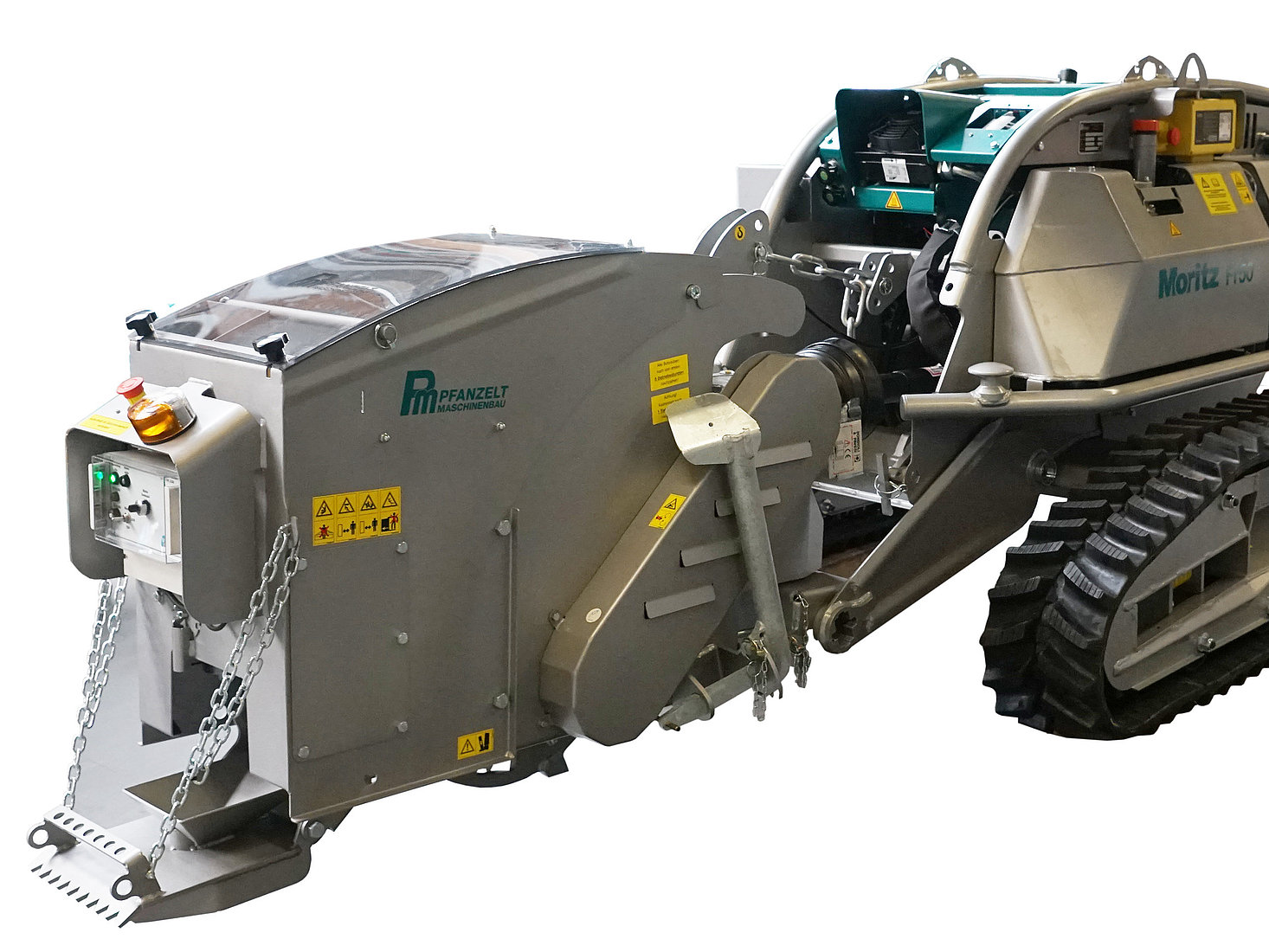

Module semoir avec trémie (uniquement en combinaison avec la fraiseuse à bandes)

Trémies séparées d’une contenance d’env. 55 l pour de grosses semences et d’une contenance de 10 l pour les semences fines, fréquence d’ensemencement

réglable électriquement, arrêt automatique de l’unité d’ensemencement à l’arrêt du véhicule, couvercle transparent en polycarbonate

en option
