Pfanzelt introduced the Moritz mini felling tractor in 2016. The new concept was innovative and pioneering. Building on the success of the Fr50, Pfanzelt introduced the second, enhanced series in 2020. The Fr50 model has therefore been discontinued in this form since the Fr70 and Fr75 models were introduced in the summer of 2020. However, development has continued...
Multipurpose unit

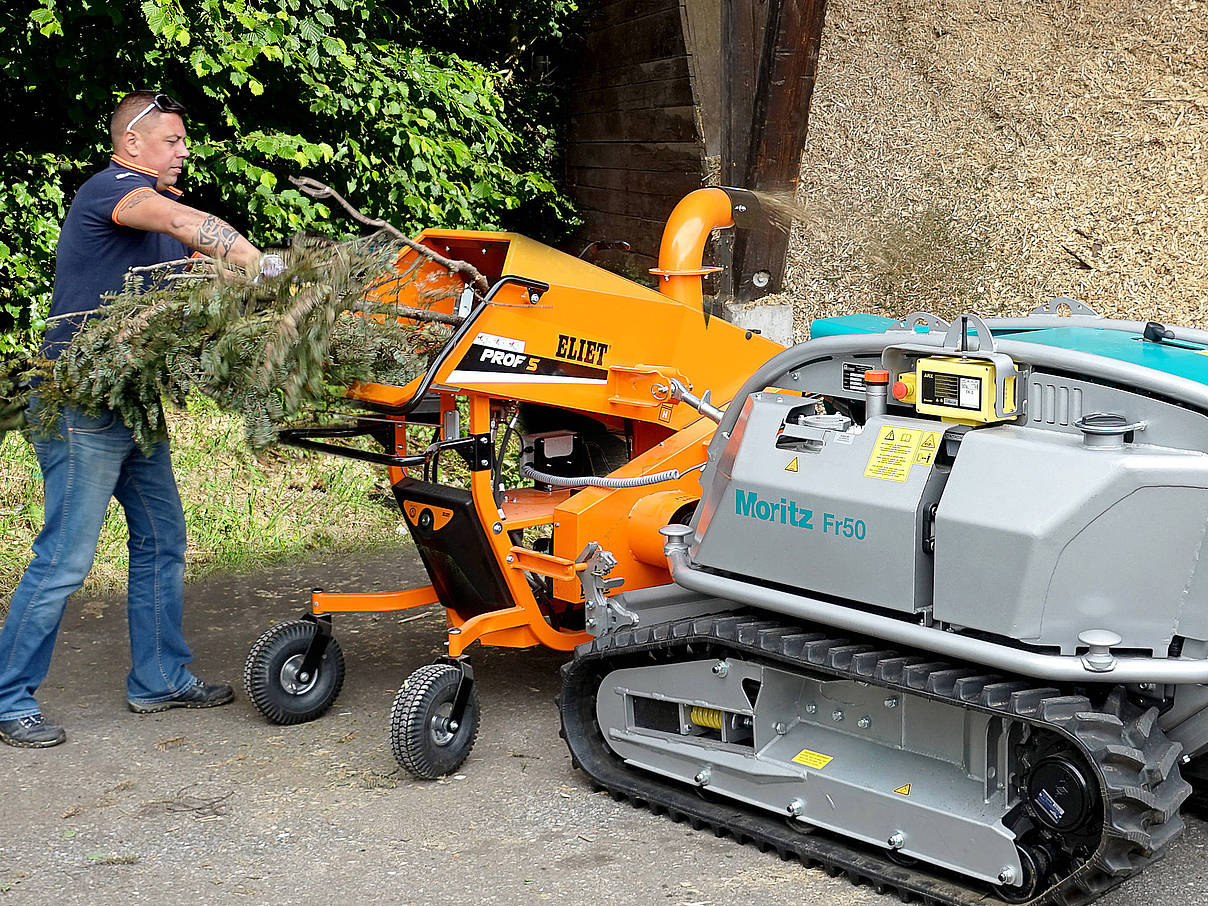

In addition to a permanently installed cable winch Moritz boasts so many more functions to make it suitable for use as an off-road carrier vehicle. The cable winch, installed using a quick-change system, can be removed in only a few steps. You can then mount tools to the vehicle using the three-point mount (cat. 1).
Jungbestandspflege
Manual young plantation care or forest management with a brush cutter (trimmer) is cost and labour intensive. Large storms in recent years, bark beetles and forest fires mean that many areas have been replanted, leading to an increased volume of maintenance work. Forest maintenance is one of the most important areas of forestry. Young plantation care with the Pfanzelt milling machine, which is available for the Moritz Fr50 tracked minitractor, is efficient and high performance.
More details on Moritz mini tractor
Forstraupe multifunktional einsetzbar
Neben einer fest verbauten Seilwinde kann der Moritz multifunktional als Offorad Trägerfahrzeug eingesetzt werden. Die Seilwinde, die über ein Schnellwechselsystem montiert ist, kann in wenigen Schritten demontiert werden. Das Fahrzeug kann dann Arbeitsgeräte über die Dreipunktaufnahme (Kat. 1) aufnehmen. Für die Arbeitsgeräte ist eine vielseitig einsetzbare mechanische Zapfwelle vorhanden. Zudem kann die Raupe mit hydraulischen Steuergeräten ausgestattet werden. Es können so unterschiedliche Arbeitsgeräte mit unterschiedlichen technischen Anforderungen angebaut und betrieben werden.
Pfanzelt bietet diverse Anbaugeräte, die speziell für die Fällraupe Moritz entwickelt und abgestimmt wurden. Hierzu gehört ein Mulcher mit hydraulischer Klappe, eine Forstfräse mit festen Werkzeugen, eine Stockfräse und eine Sä-Streifenfräse.
Forstmulcher und -fräse
| Der Moritz ist in Verbindung mit der neuen Forstfräse für verschiedene Arbeitseinsätze optimal ausgelegt und kann so nachhaltig und ressourcenschonend eingesetzt werden. Neben der Pflege von Wäldern, Jungbeständen und Infrastrukturarealen gehört auch die Errichtung von Brandschutzstreifen zu den Einsatzgebieten in der Forstwirtschaft. Es kann Gestrüpp und Gehölz bis 20 cm Durchmesser gemulcht werden. Auch Einsätze in der Landwirtschaft bei der Pflege von Obst- und Weinanlagen sind möglich. Der Moritz ist die optimale Forstraupe für Forstfräsarbeiten an schwer zugänglichen Stellen. Die eingesetzten Werkzeuge aus Hartmetall garantieren minimalen Verschleiß und hohe Effizienz. |  |
Videotipp: Technik im Detail: Forstmulcher mit hydraulischer Klappe
Videotipp: Technik im Detail: Forstfräsen im Hang
Sä-Fräskombination:
| Die neue Sä-Fräskombination ist in enger Zusammenarbeit mit dem Landesbetrieb Forst Brandenburg entstanden und bereits seit einigen Monaten im Probeeinsatz. Das Fräsrad schneidet sich dabei zwischen sechs und acht Zentimeter tief in den Waldboden und durchschneidet dabei Stöcke oder kleinere Wurzeln, so daß ein besonders gutes Sä-Ergebnis erzielt werden soll. Damit sowohl großes als auch kleines Saatgut verarbeitet werden kann, gibt es unterschiedliche Sä-Kammern und getrennte Systeme für die Aussaat. Eine übersichtliche elektronische Bedieneinheit erlaubt die Feinjustierung der Sämaschine. |  |
Personenschutzschirm:

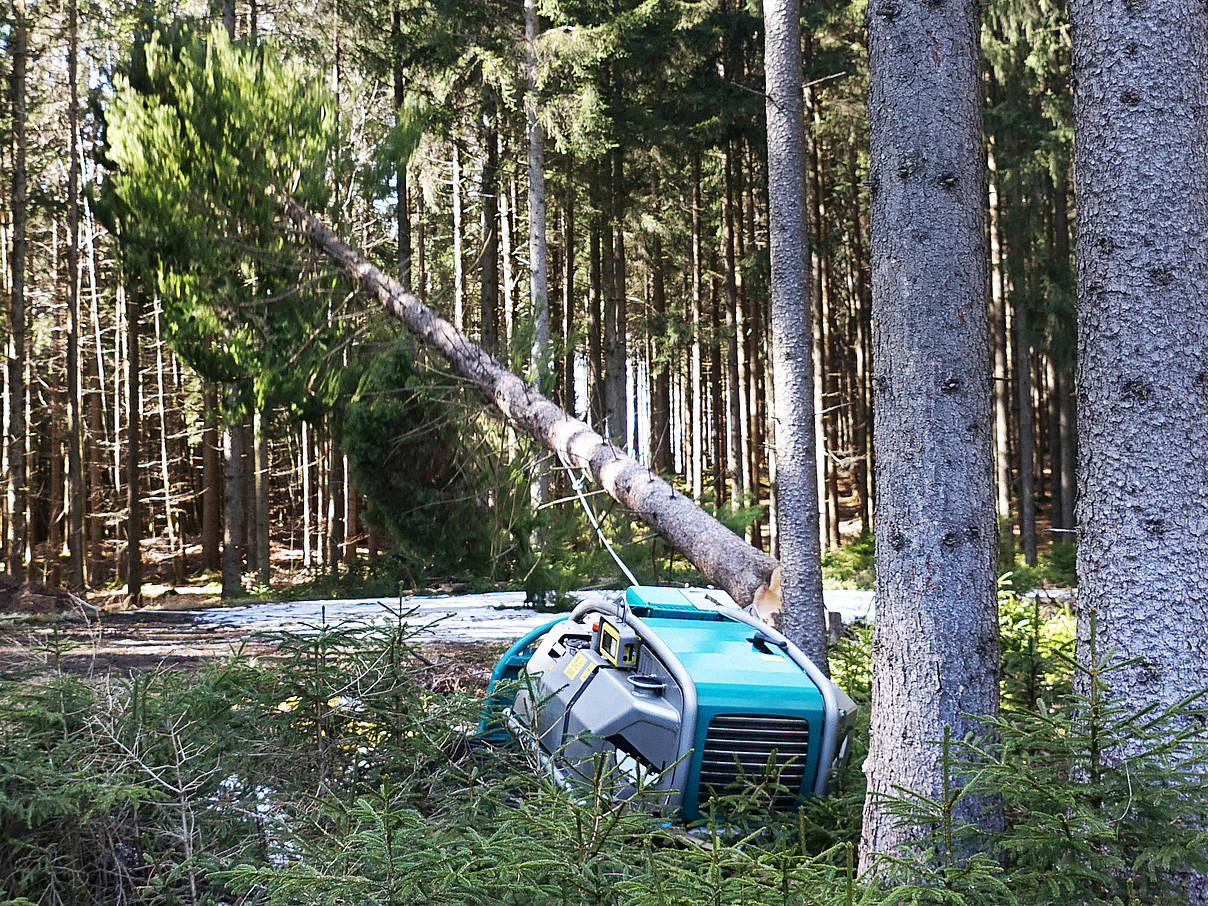

Beim manuellen Fällen von Bäumen besteht für den Waldarbeiter eine hohe Unfallgefahr. Durch Vibrationen (z.B. Einschlagen des Keiles) oder Wind kann sich Totholz lösen und hinabstürzen. Dies kann Verletzungen, die sogar tödlich enden können, verursachen. Der Personen-Schutzschirm für die Forstraupe Moritz bietet während dem kompletten Fällvorgang größtmöglichen Schutz für den Forstarbeiter. Die bisherigen Verfahren zur Gefahrenabwehr - zum Schutz des Waldarbeiters vor Totolz aus dem Baum, der gefällt wird, bzw. aus anderen, nebenstehenden Bäumen, konzentrieren sind alle auf gewisse Zeitpunkte während des Fällvorganges. Mit dem Personen-Schutzschirm für Forstraupe Moritz Fr50 kann nun der komplette Fällvorgang inkl. dem Zugang zum Baum geschützt erfolgen. Durch die Funksteuerung aller Funktionen kann der Schutzschirm noch bevor der Waldarbeiter in den Gefahrenbereich eintritt aufgebaut werden. Somit ist der Waldarbeiter vom ersten Annähern an den Baum bis nach der Fällung (denn auch hier können oft noch Tothölzer oder abgebrochene Äste herunterfallen) geschützt. Da der Schutzschirm auf die Forstraupe Moritz aufgebaut ist, ist dieser schnell und flexibel im Transport (PKW Anhägner) und kann auch bei der Aufbauzeit am Baum (weniger als eine Minute) punkten.
|
|
Videotipp: Technik im Detail: Pfanzelt Forstraupe Moritz Fr50 multifunktional im Einsatz
 |  |  |  |
Running gear
The chassis width of the Moritz Fr50 can be adjusted to achieve the optimum width for both transport and for off-road operations. The chassis can be hydraulically widened by 400mm. This means that the mini felling tractor can also be safely operated on slopes. The wide chassis and the low dead weight of the caterpillar create a low ground pressure of only 0.30 kg / cm². Even on wet ground, it is thus possible to work and drive without causing damage to the soil. With the front and rear climbing angle of 45°, the mini felling tractor can easily make the transition from forest tracks into the standing timber. The large ground clearance of 300 mm allows the tractor to easily pick its way over roots and stumps and to manoeuvre on forwarding trails.
Secure footing

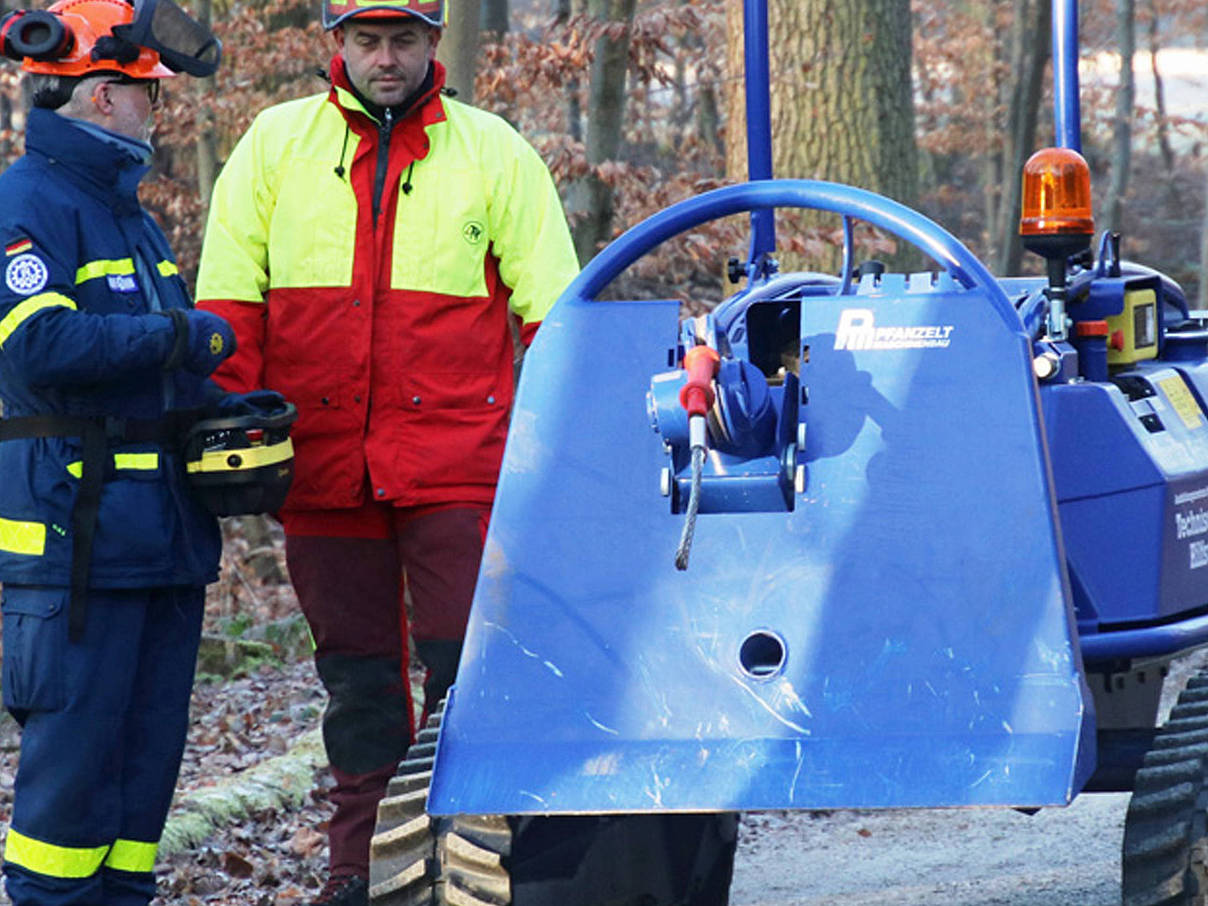

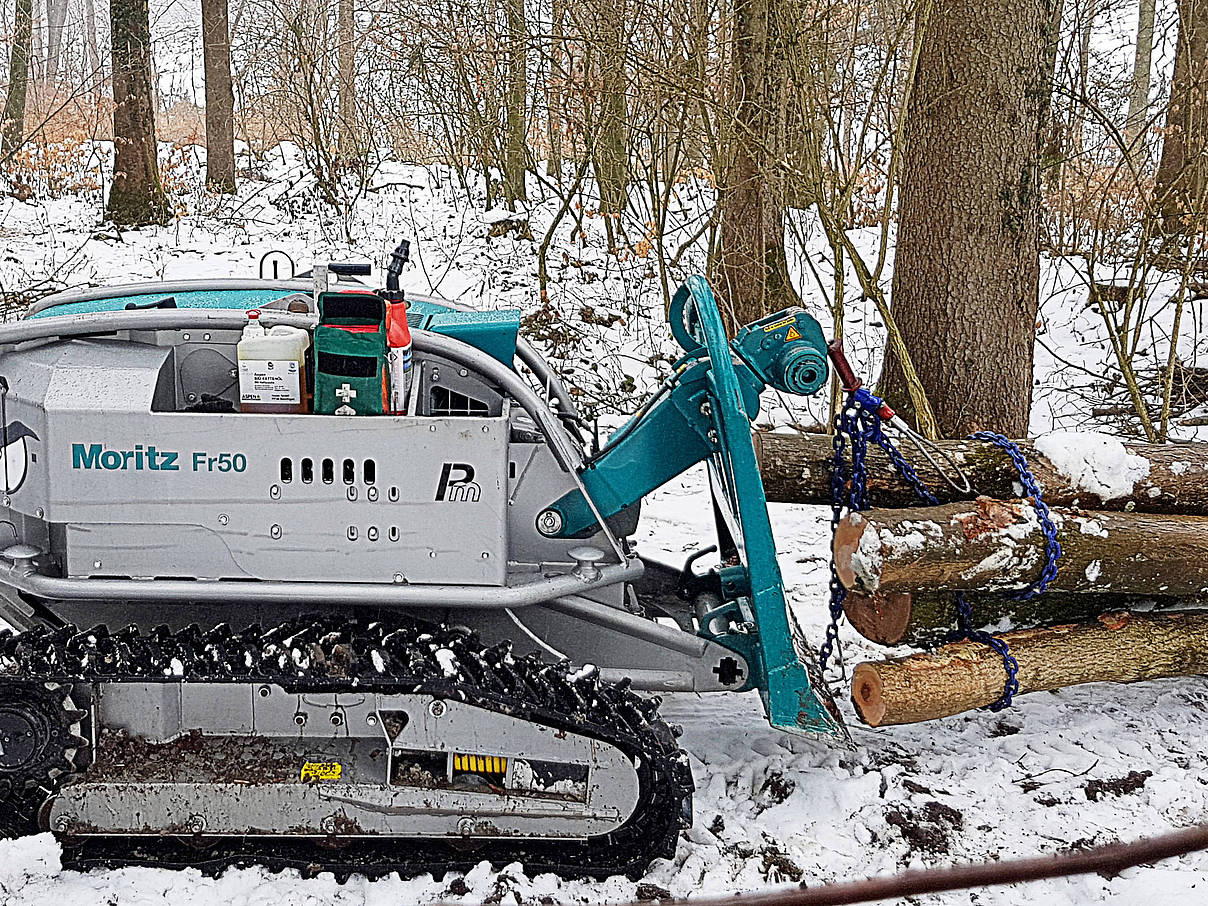

The stacking shield is the basis for all winching work. This is equipped with double-action hydraulic cylinders. If the weight of the caterpillar is not sufficient for winch work, it can be additionally secured to another object (for example a tree) within a very short time.
The cable infeed height of the mini felling tractor is adjusted. So the height of the cable infeed can be adjusted when in use, this is integrated in the height-adjustable stacking shield.
Wireless control
The entire mini felling tractor can be controlled via an ergonomic remote control. Besides traction drive and winch drive, this also allows adjustment of the cable speed or the engine speed. If the vehicle is not needed for a short time, the engine can also be stopped or started via the remote control.
Attachable implements
Powerful winches

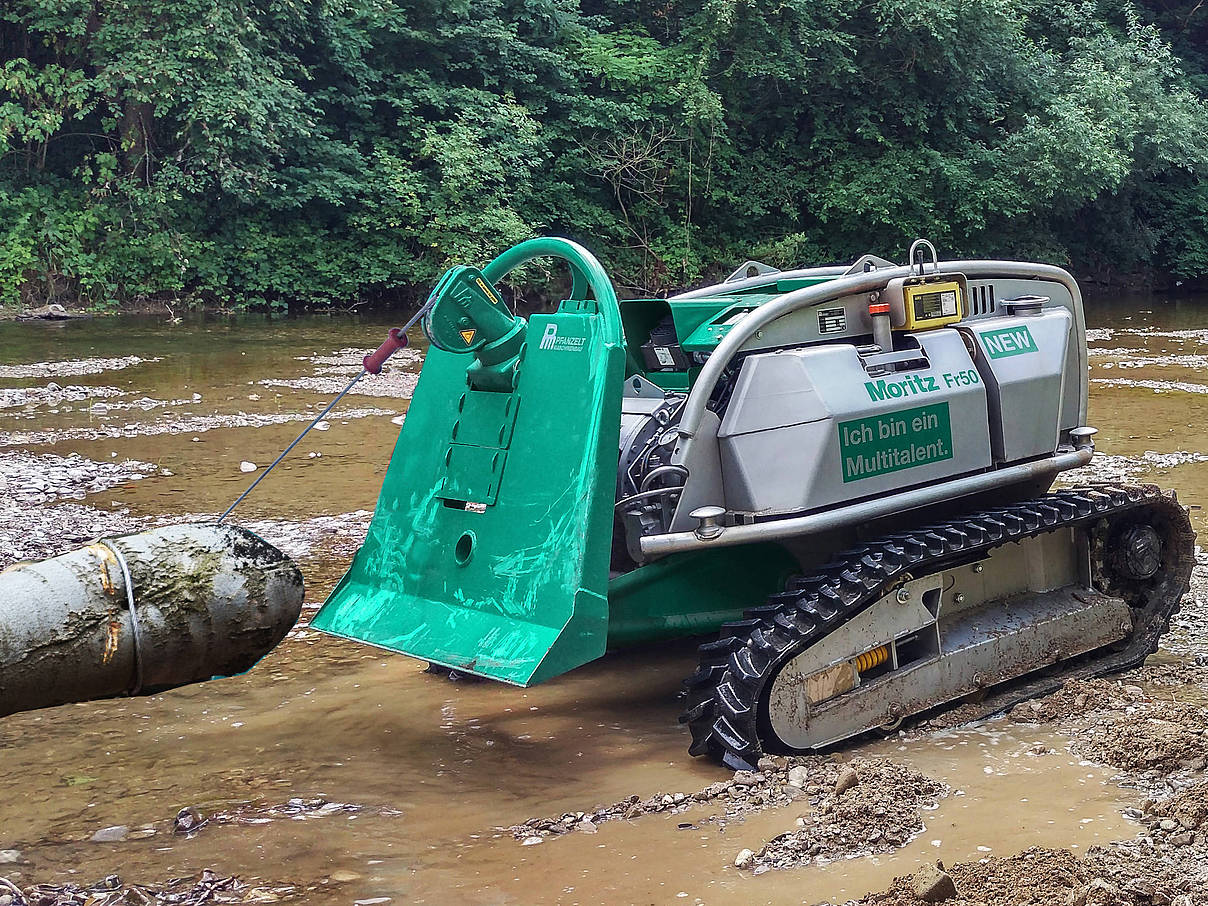

The professional, geared cable winch generates a maximum tractive force of 4 or 5 metric tons and features a cable length of 110 m. Variable cable speed in several stages allows adjustment to different work situations. For tidy cable winding, this can be equipped with a cable infeed brake.
Multipurpose unit
In addition to a permanently installed cable winch Moritz boasts so many more functions to make it suitable for use as an off-road carrier vehicle. The cable winch, installed using a quick-change system, can be removed in only a few steps. You can then mount tools to the vehicle using the three-point mount (cat. 1). A versatile, mechanical PTO is available for tools. The minitractor can also be equipped with hydraulic control units. Consequently different tools meeting different technical requirements can be attached and operated.

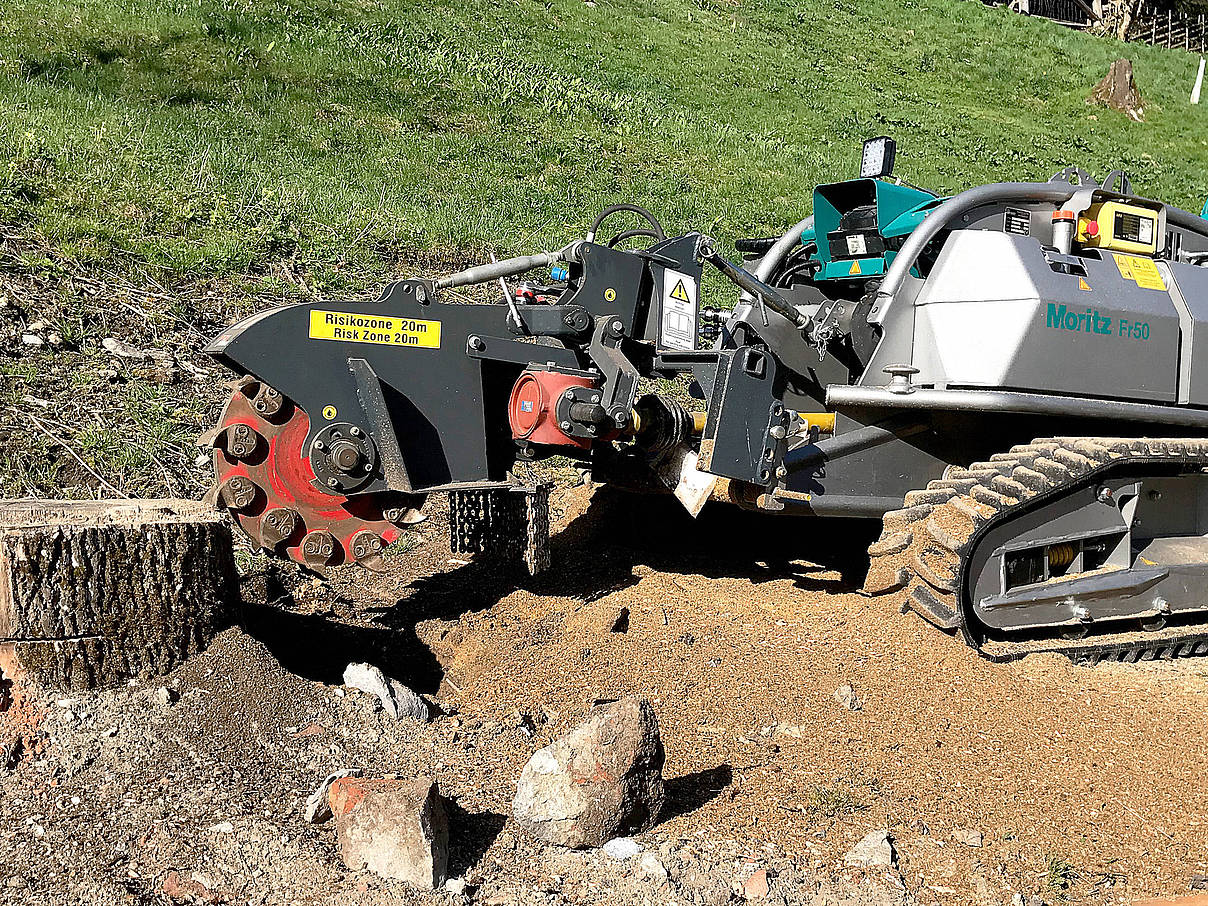

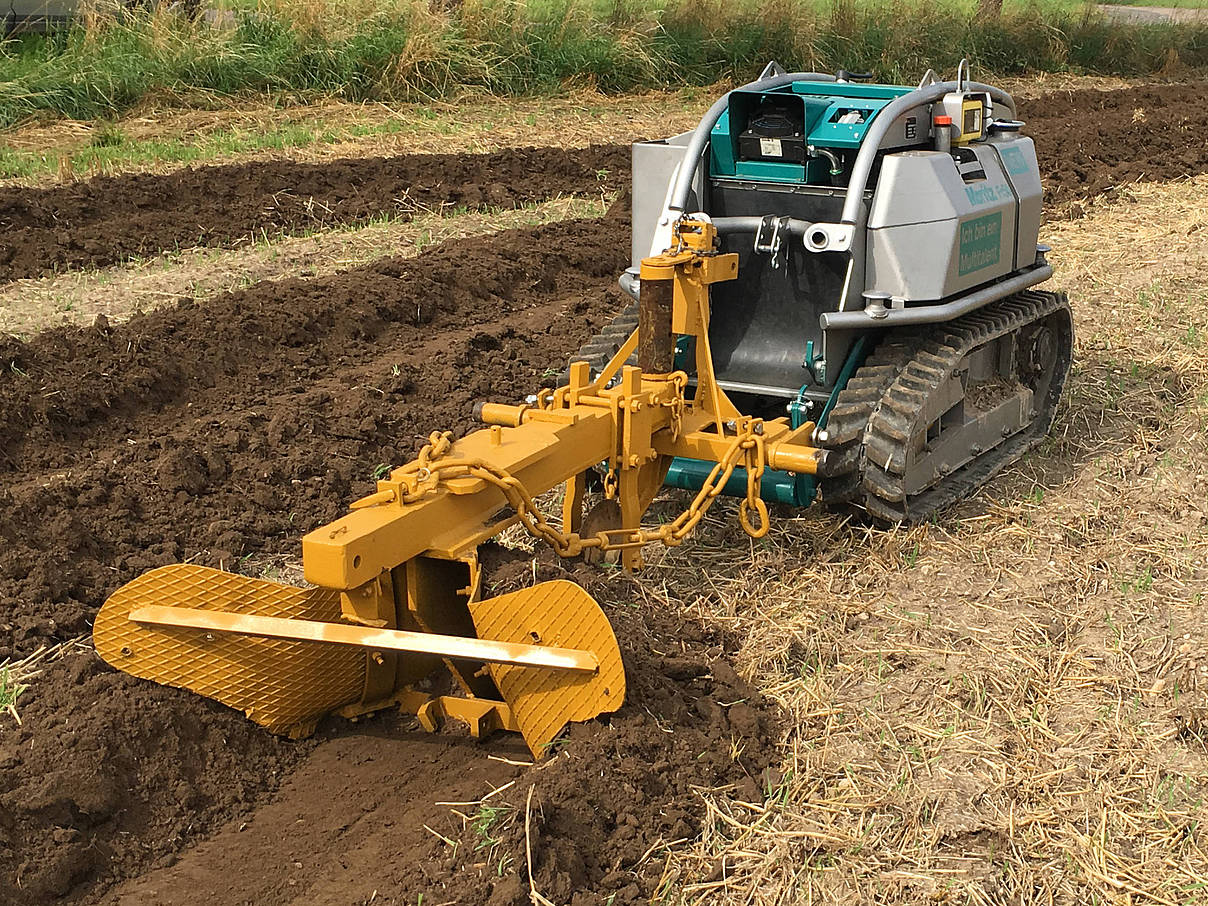

Pfanzelt provides a host of different attachments that have been specifically developed for and adapted to the Moritz. These include a mulcher with hydraulic flap, a forestry mulcher with fixed tools, a stump mulcher and a sowing strip mulcher.

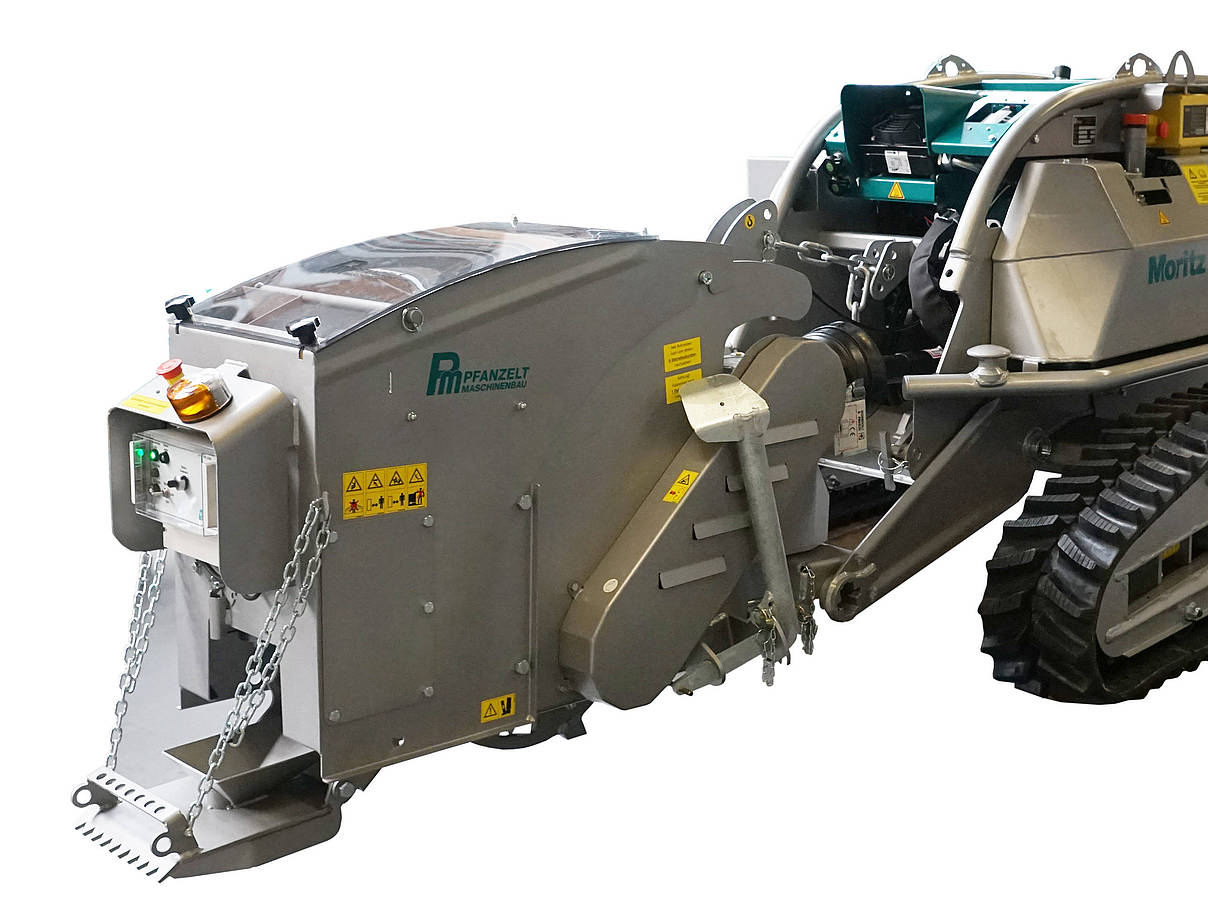

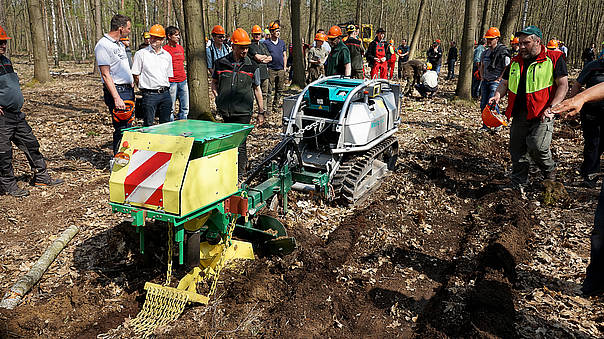

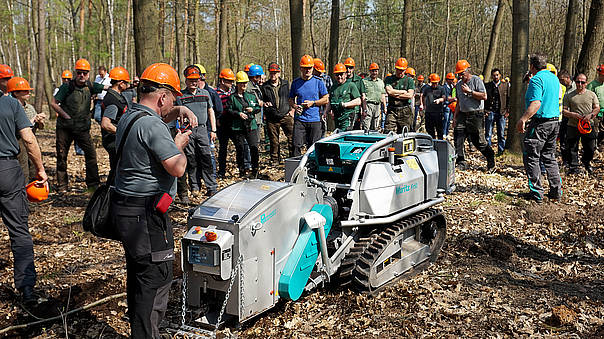

Sä milling combination
The new Sä milling combination has been developed in close collaboration with the Federal Forestry Authority of Brandenburg who had already been using it for several months in trials. As part of this process, the milling wheel produces cuts in the forest ground measuring between six and eight cm in depth and cuts fallen branches or small roots with the aim of a particularly good sowing results. The vehicle features different sowing chambers and separate systems for seeding so that both small and large seeds can be processed. A transparent, electronic operating unit enables detailed adjustment of the sowing unit.

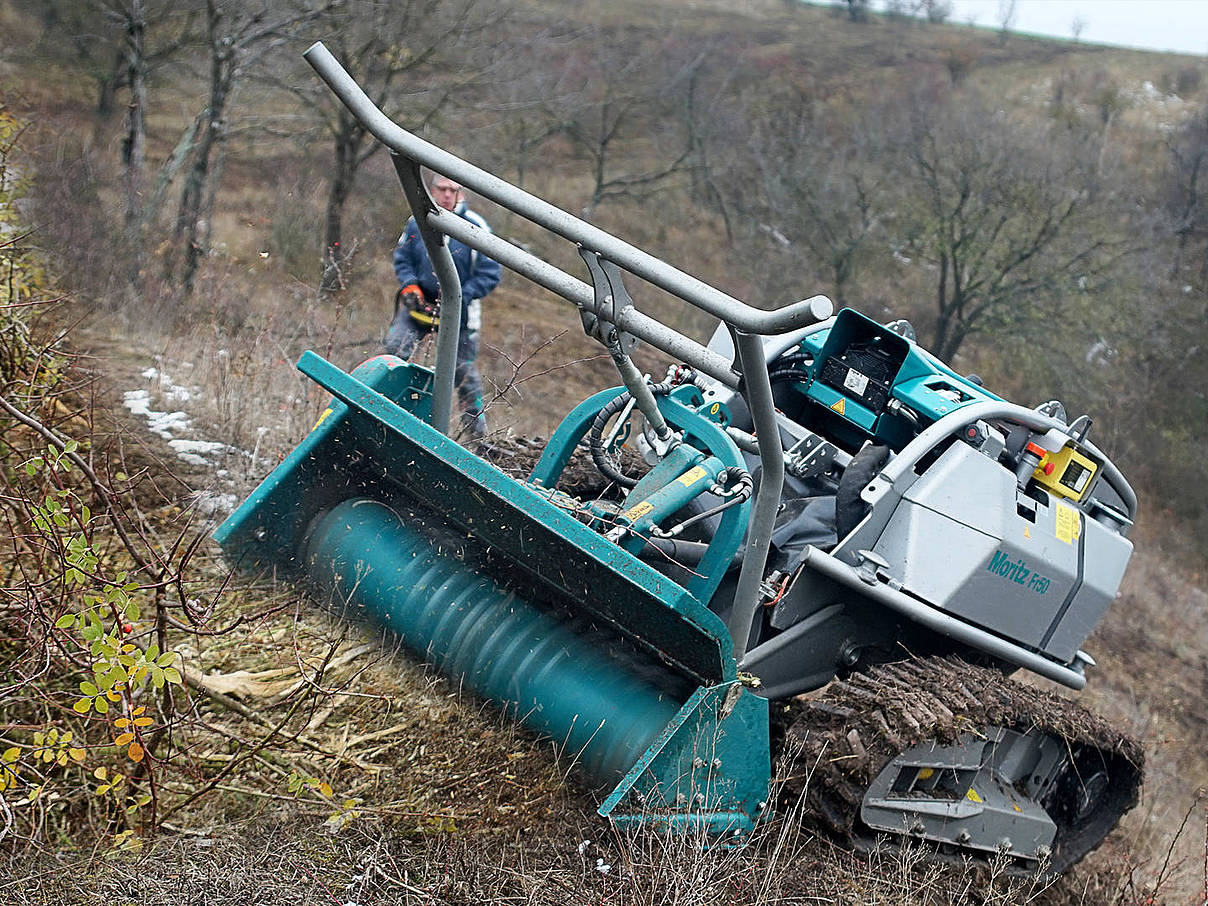

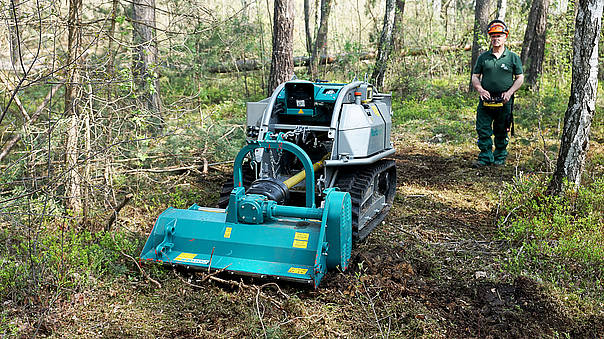

Forestry mulcher with hydraulic rear flap and Abrasive forestry tool with hydraulic rear flap

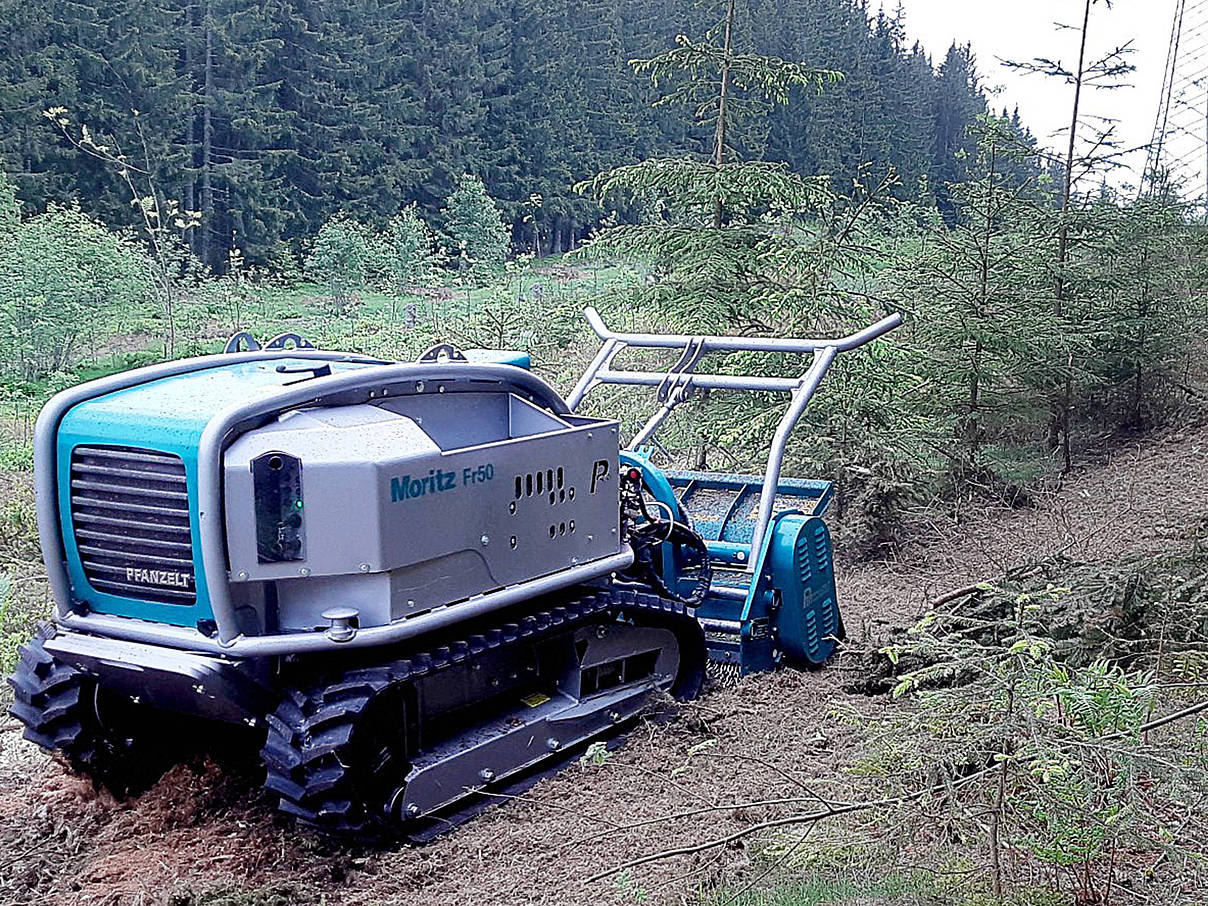

In conjunction with the new forestry mulcher the Moritz has been ideally adapted to different deployment situations to guarantee sustainable application that protects resources. Creating firebreaks also forms part of forestry tasks as does maintaining forests, younger trees and infrastructure plots. The tool can shred shrubbery and undergrowth up to a maximum diameter of 20 cm. Deployments in an agricultural context and to maintain orchards and vineyards are also possible. Moritz is the ideal tracked minitractor for forestry mulching in areas that are difficult to access. The applied hardened metal tools guarantee minimum wear and high levels of efficiency.
Accessories for professionals
The comprehensive range of accessories provides the right equipment for Moritz in any deployment conditions.
An extending, three-part front weight with 110 kg is available for temporary stacking on inclines or to handle cables. Depending on the demands, the vehicle can be equipped with up to three dual-action, hydraulic control units.
Einsatzbericht von der FBZ Königsbronn
Die Fällraupe Moritz war am Forstlichen Bildungszentrum Königsbronnzum Vorrücken aus dem Mittelblock im Einsatz. Die Einsätze erfolgten in mit Rückegassen (Abstand von 40 m) erschlossenen Beständen – vorgerückt wurden dabei überwiegend Fichten mit einem BHD bis ca. 25 cm.
Schon vor Arbeitsbeginn wurde die große Stärke des Moritz deutlich: leicht und kompakt gebaut kann die Raupe mit einem PKW-Anhänger rasch und unkompliziert an den jeweiligen Einsatzort transportiert werden. Dort angekommen sorgen die Spurverbreiterung und das Gummilaufwerk für bodenschonendes Fahren und Arbeiten – Unebenheiten, Stöcke und Reisig auf der Rückegasse werden problemlos gemeistert.
Technical specs
| PS RH - 1135/5 | |
|---|---|
| Customize your machine | Configurator |
| Engine | Kubota 4-cylinder diesel engine, power rating 26 kW/ 35 hp, fuel capacity 30 L |
Drive | Hydrostatic drive, all driving functions can be proportionally adjusted by remote control, driving speed 0 - 6.5 km/h (infinitely adjustable) |
| Running gear | Caterpillar tracks with rubber tracks in AS version, width hydraulically adjustable, hydraulic holding brake |
| Chassis | Torsion-resistant box frame made of special steel, large storage compartment integrated on the chassis, various attachment points for securing the tractor |
Control | Wireless remote control for all functions (emergency stop, throttle adjustment of diesel engine, driving and steering, winch control, stacking shield, horn) |
| Dimensions | Length 2,200 mm, width 1,120 mm / 1,500 mm, height 1,205 mm, weight 1,050 kg |
Accessories | |
| Running gear length (1,700 mm) | optional |
| Front weight forwarding tractor | optional (approx. 110 kg - transport box option not possible) |
| Front transport box with attachment | optional (front weight option not possible) |
| Roll bar incl. floodlight | optional |

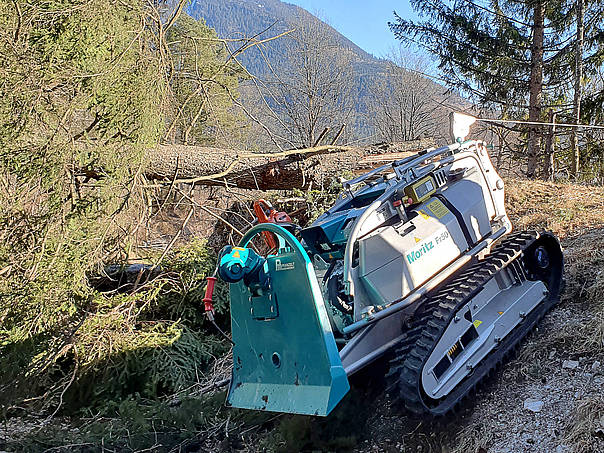

Front-mounted, auxiliary cable winch
| optional |
Cable winch operation accessories | |
Mechanical cable winch 40 kN tractive force
| optional |
| Hydraulic cable winch, 40 kN tractive force (for technical specs see cable winch with mechanical drive) | optional |
Mechanical cable winch 50 kN tractive force
| optional |
| Hydraulic cable winch, 50 kN tractive force (for technical specs see cable winch with mechanical drive) | optional |
| Cable infeed brake | optional |
| Excavation device – mechanical installation and removal aid for quick change of winch | optional |
Accessories for multifunction operation | |
| 3-point hitch for detachable implements | optional |
| Water submersion position for hoisting mechanism | optional |
| Tractor PTO transmission | optional |
| Hydraulic auxiliary control valves (up to 3 control valves possible) | optional |
| De-pressurised return for mini felling tractor including bracket | optional |
Attachments for multifunction operation | |
Mulcher with 1,200 mm working width (mechanically driven via PTO) Rotor blade with spirally arranged, special blades to guarantee a constant and equal processing of the mowed area Mechanical lateral displacement (approx. 400 mm) | optional |
| Mulcher with 1,200 mm working width, additionally with hydraulic flap | optional |
Forestry mulcher tool featuring hydraulic flap with 1,200 mm working width (mechanically driven via PTO) With hydraulic flap and mechanical lateral displacement 40 round teeth made of hardened metal that can be used on three sides (turn teeth), arranged spirally 340 mm tool processing diameter, power demand from 20 kW | optional |
| Lateral hydraulic adjustment for mulcher or forestry mulcher tool | optional |
Strip mulcher (mechanically driven via PTO) 200 mm mulching depth, v-shaped rift (200 mm wide at the top, 20 mm wide at the bottom) Teeth made of hardened metal | optional |
Sowing module with bunker (in conjunction with strip mulcher only) Separate bunkers for coarse seeds (approximately 55 l capacity) and fine seeds (capacity: 10 l), electrically adjustable sowing frequency, automatic sowing unit deactivation if vehicle comes to standstill, macrolon lid to check contents | optional |
