Nachhaltig und naturnah Aufforsten mit der Forstraupe Moritz
Anlegen einer Projektfläche für die KWF Tagung 2024
Die aufzuforstenden Flächen haben in den letzten Jahren stark zugenommen. Das liegt sowohl an Trockenheit, Borkenkäfer, Sturm aber auch an Waldbränden. Wie man den Wald ohne Großtechnik naturnah wieder Aufforsten kann zeigt Pfanzelt bei einem großangelegten Projekt, das über Jahre begleitet wird.
Unser Aufforstungsprojekt
Wenn die Exkursion auf's Tagungsgelände kommt
Das Gelände befand sich direkt auf dem Messegelände der KWF Tagung 2024, so konnte sich jeder direkt vor Ort, 2,5 Jahre nach Projektbeginn, ein Bild von der Aufforstung machen. Das Projekt wird von Pfanzelt und weiteren Partner, wie z.B. dem KWF und den Bundesforsten durchgeführt.
Das war die KWF Tagung 2024 | Ein Resümee 2,5 Jahre nach dem Start des Aufforstungsprojektes
Wir sind begeistern. Es war toll zu sehen wie viele interessierte Besucher sich während der vier Messetage auf der Projektfläche Zukunftswald umsehen oder den Themenweg studiert haben. Die vielen konstruktiven und intensiven Diskussionen zu den angewandten Verfahren bzw. Maschinen waren für uns der Höhepunkt. Für die ersten 2,5 Jahren können wir als auch der uns betreuende Revierförster Werner Rocke eine sehr positive Zwischenbilanz der Aufforstung ziehen. Dies betrifft sowohl die umgesetzten Verfahren, angepasst an die Struktur der Fläche, als auch den aktuellen Stand der Saat bzw. Pflanzung.
Im Interview
Revierförster der Bundesforsten in Schwarzenborn Werner Rocke spricht im forstARENA Interview mit Peter Voderholzer über den bisherigen Projektverlauf und den aktuellen Stand der Fläche im Dezember 2023 gut ein halbes Jahr bevor die Projektfläche von alle Besuchern der KWF Tagung 2024 selbst begutachtet werden kann.

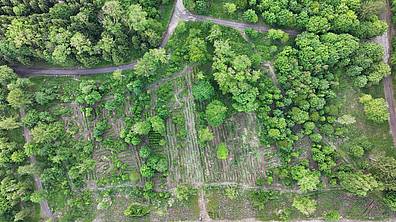

Die Projektfläche
Die Fläche ist ca. 1,5 ha groß. Der Bestand der Fläche fiel zum Großteil einem Sturm und dem Borkenkäfer zum Opfer. Der alte noch wenig vorhandene Bestand und kleine Stellen mit Naturverjüngung bleiben erhalten. Auch das auf der Fläche liegende Material (Gipfel, Äste) sowie die Stöcke, werden sofern, möglich nicht bearbeitet. Damit die Aufforstung naturnah und an das Gelände angepasst erfolgen kann, wird auf eine Kombination aus Pflanz- bzw. Sä-Streifen und 8x8 m große Pflanzquadrate aufgebaut. Dabei wird der Fokus daraufgesetzt, dass die Pflege in den nächsten Jahren in möglichst großem Umfang maschinell erfolgen kann.
Um alle Aufgaben, die in Zusammenhang mit dem Moritz stehen, dokumentieren zu können, wurden die Maschinen mit Datenloggern von exatrek.de ausgestattet, die sowohl die Arbeitszeit, den Dieselverbrauch, aber auch die Flächenleistung etc. für das Projekt erfassen.
Der Ablauf des Aufforstungsprojektes
Dezember 2021 Flächenvorbereitung (Forstraupe Moritz mit Forstfräse MAX)
Februar 2022 Errichtung eines Zaunes um das Projektgelände
April 2022 Säen und Pflanzen (Forstraupe Moritz mit Sä-Streifenfräse und Pflanzmaschine Plantomat)

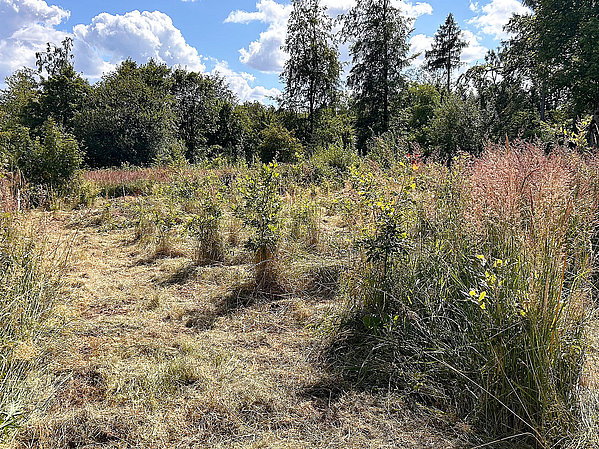

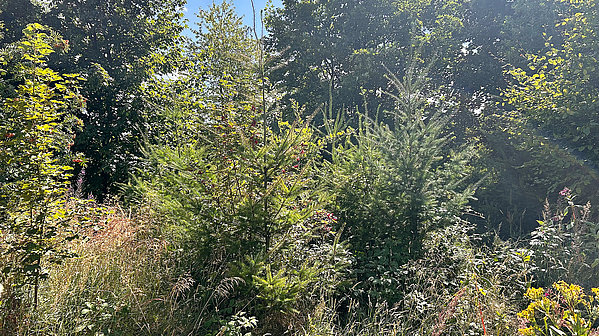

Juli 2022 Erste Kulturpflege mit Forstraupe Moritz mit Forstfräse MAX und anschließendem Freischneidereinsatz
März 2023
Nachpflanzen von ca. 600 ausgefallenen Pflanzen der Eichenpflanzung
Juni 2023
Zweite Kulturpflege ausschließlich mit der Forstraupe Moritz und der Forstfräse MAX
Mai 2024
Dritte Kulturpflege ausschließlich mit der Forstraupe Moritz und der Forstfräse MAX
Damit das Aufforsten naturnah und an das Gelände angepasst erfolgen kann, wird auf eine Kombination aus Pflanz- bzw. Sä-Streifen und 8x8 m große Pflanzquadrate aufgebaut. Am 15. und 16. Dezember 2021 haben zwei Moritz Forstraupen, die je mit einer Forstfräse MAX ausgestattet waren, die Fläche für das Pflanzen und Säen vorbereitet. So haben wir laut dem exatrek Maschinentracking 1,8 km Pflanz- und Sä-Streifen sowie 32 Pflanzquadrate mit 8x8 m angelegt.
2. Der Zaunbau
Bereits im Dezember 2021 wurde eine 500 m lange und 2 m breite Zauntrasse um die Fläche herum angelegt. Im Februar wurde der Zaun dann fertiggestellt. Auch hier war der ferngesteuerte Geräteträger Moritz der ideale Helfer.
3. Säen und Pflanzen
„Unsere neue Containerpflanzmaschine pflanzt teilautomatisiert, wobei der Bediener das Fahren und Positionieren des Moritz übernimmt. Der Pflanzvorgang selbst erfolgt komplett automatisch“, erklärt Voderholzer. Mit der neuen Pflanzmaschine Plantomat wurden Containerpflanzen gepflanzt. Für einen optimalen Vergleich wurden auch von Hand einige der Pflanzquadrate bepflanzt. Hierbei kommen sowohl Container als auch wurzelnackte Pflanzen zum Einsatz. So können wir auf den KWF-Thementagen die Unterschiede beim Ergebnis vergleichen. Mit 70 % Eiche und 30 % Douglasie wurden mit der Pflanzmaschine ca. 2.300 Bäume eingesetzt.
Mit der Sä-Streifenfräse wurde auf rund 600 m² ein pillierter Douglasien-Samen ausgebracht.
Sä-Streifenfräse
Mechanischer Antrieb über Zapfwelle
Frästiefe 250 mm
Saatfurche v-förmig
Grob- und Feinsärad
Fruchenfüller, Druckrad
Pflanzmaschine Plantomat
Bedienung über Moritz Funksteuerung
Automatisierter Pflanzvorgang
Fräsrad zur Vorbereitung des Pflanzplatzes
Magazin für 50 Containerpflanzen
4. Die Pflege
Um die maschinelle Pflege zu erleichtern, wurden die Pflanz- bzw. Sästreifen in einem Abstand von zwei Metern angelegt. Die Forstfräse MAX mit Ihrer Arbeitsbreite von 1,2 Metern kann somit den ungewünschten Bewuchs zwischen den Reihen gut entfernen. Ein Freistellen der einzelnen Pflanzen in der Reihe ist bei diesem Verfahren nicht nötig.
Erste Ergebnisse
Im Sommer 2022 sind bereits die ersten Ergebnisse der Pflanzung und der Saat sichtbar und machen Mut für die kommenden Vegetationsperioden bis zur KWF Tagung 2024. Auch wenn die Witterungsbedingungen sehr schwierig waren, u.a. fiel über Monate nahezu kein Niederschlag, sind die Ausfälle gering. Und damit wesentlich niedriger als in anderen neu angepflanzten Flächen in Hessen.
1,5 Jahre nach Projektbeginn
Im Frühjahr 2023 wurde eine weitere Kontrolle auf der Projektfläche durchgeführt. Hierbei wurden vor allem die Trockenschäden aus dem letzten Jahr begutachtet. Blickt man in den Waldzustandsbericht für Hessen 2022 ist dort Folgendes zu lesen:
8 von 12 Monaten waren teilweise deutlich zu trocken und bis auf den September alle Monate zu warm.
In Teilen des Landes Hessen hält die ausgeprägte Bodentrockenheit nunmehr seit fünf Jahren an.
Ausfälle der Pflanzung durch Trockenheit sind auch in der Projektfläche sichtbar. Die Ausfälle bei den Douglasien waren sehr gering. Dies ist wahrscheinlich unter anderem darauf zurück zu führen, dass die Pflanzquadrate mit Douglasienpflanzung zumeist in Bereichen lagen in der Teilbeschattung über den Tag stattfindet. Größere Ausfälle gab es bei den Traubeneichen. Hier wurden knapp 600 vertrocknete Pflanzen registriert. Erfreuliche Ergebnisse gibt es aber auch von der Douglasiensaat.
Nachpflanzung 2023
Ende März 2023 wurde die Nachpflanzung der 600 ausgefallenen Pflanzen der Eichenpflanzung durchgeführt. Das Pflanzverfahren war dasselbe wie bei der ersten Pflanzung. Diese wurde mit der Forstraupe Moritz mit Containerpflanzmaschine durchgeführt. Als Pflanzenart wurde auf einen Mix aus Stil- und Traubeneiche gesetzt. Die Containerpflanzen wurden vom Projektpartner, der Baumschule Priebe, geliefert.
Bei der Pflanzung kam die zweite Version der Containerpflanzmaschine der Firma Pfanzelt zum Einsatz. Diese hat im Gegensatz zur ersten Version einige Updates erhalten. Je nach Pflanzenart und Container können nun einfache Änderungen am Pflanzvorgang vorgenommen werden. Zudem konnte die Zeit für den Zyklus der Pflanzung deutlich reduziert werden. Somit sind nun je nach Gelände und Pflanzabstand 2 - 2,5 Pflanzen pro Minute möglich.

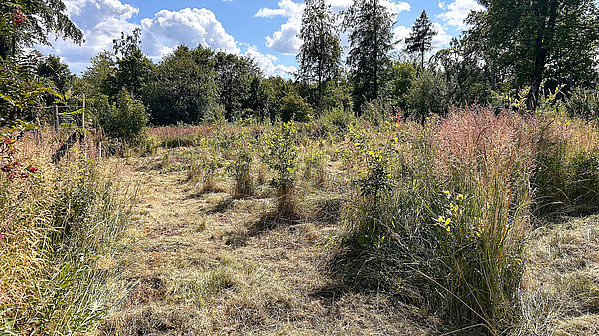

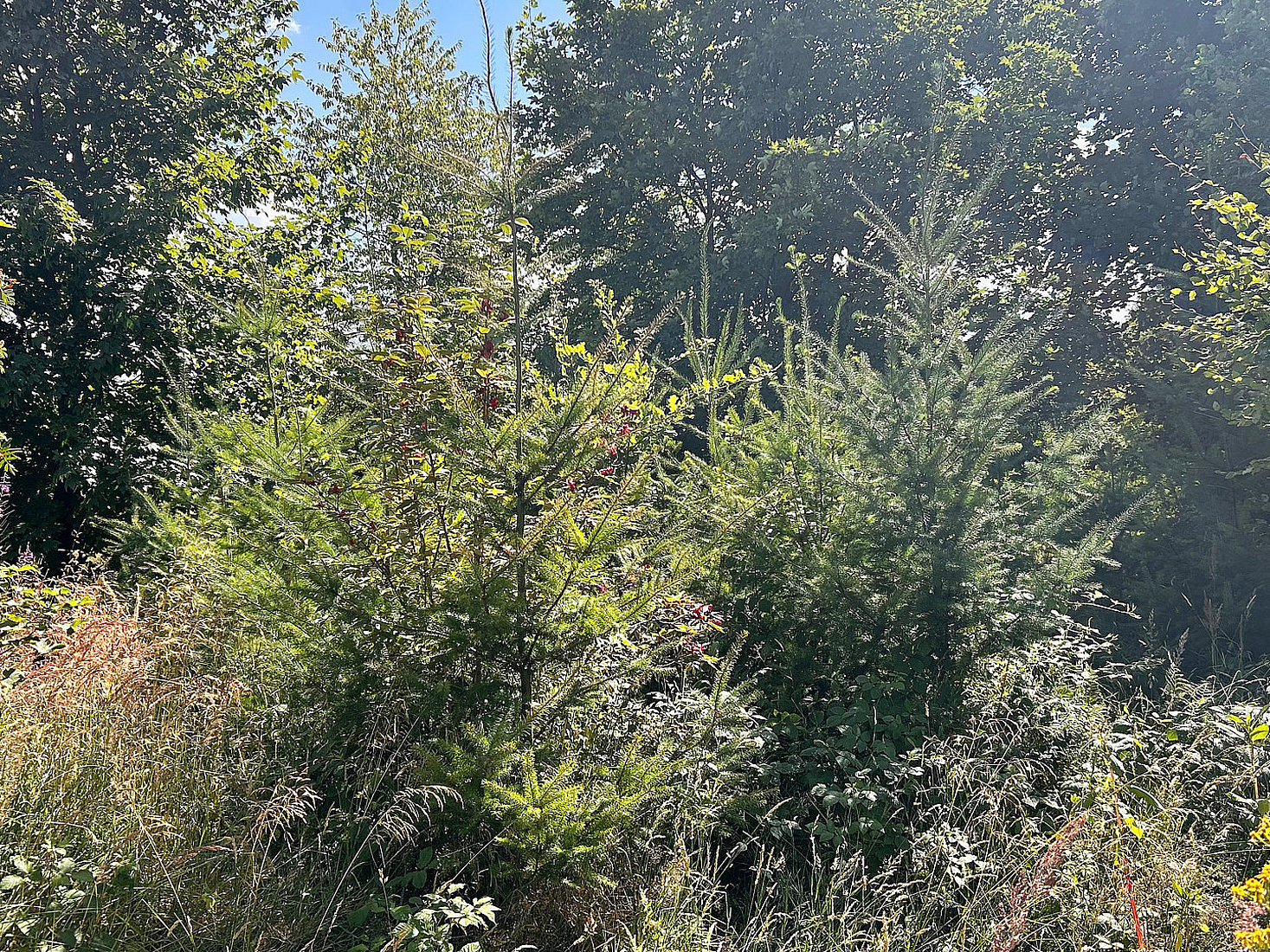

Pflege im zweiten Jahr
Anfang Juli 2023 führten wir die erste Kulturpflege in diesem Jahr durch. Bedingt durch die niederschlagsreichen Monate war die Begleitvegetation sehr üppig und der Moritz war mit der Forstfräse MAX stark gefordert. Teilweise waren die gut ein Meter hohen Markierungsstäbe schon nur noch schwer zu erkennen. Für 2023 wurde nach Abstimmung mit dem Revierförster Werner Rocke auf eine zusätzliche Pflege mit der Motorsense verzichtet. Dies war eine direkte Folge der Ergebnisse aus dem letzten Jahr. Einerseits gab es teilweise ausfülle durch menschliche Fehler und zudem war der Plan die schmale Begleitvegetation, die natürlich nicht so stark sein darf, dass sie dämmt, zu nutzten um Schatten für die Pflanzreihen zu erhalten. Die Pflege der Fläche dauerte in diesem Druchgang rund sechs Arbeitsstunden.

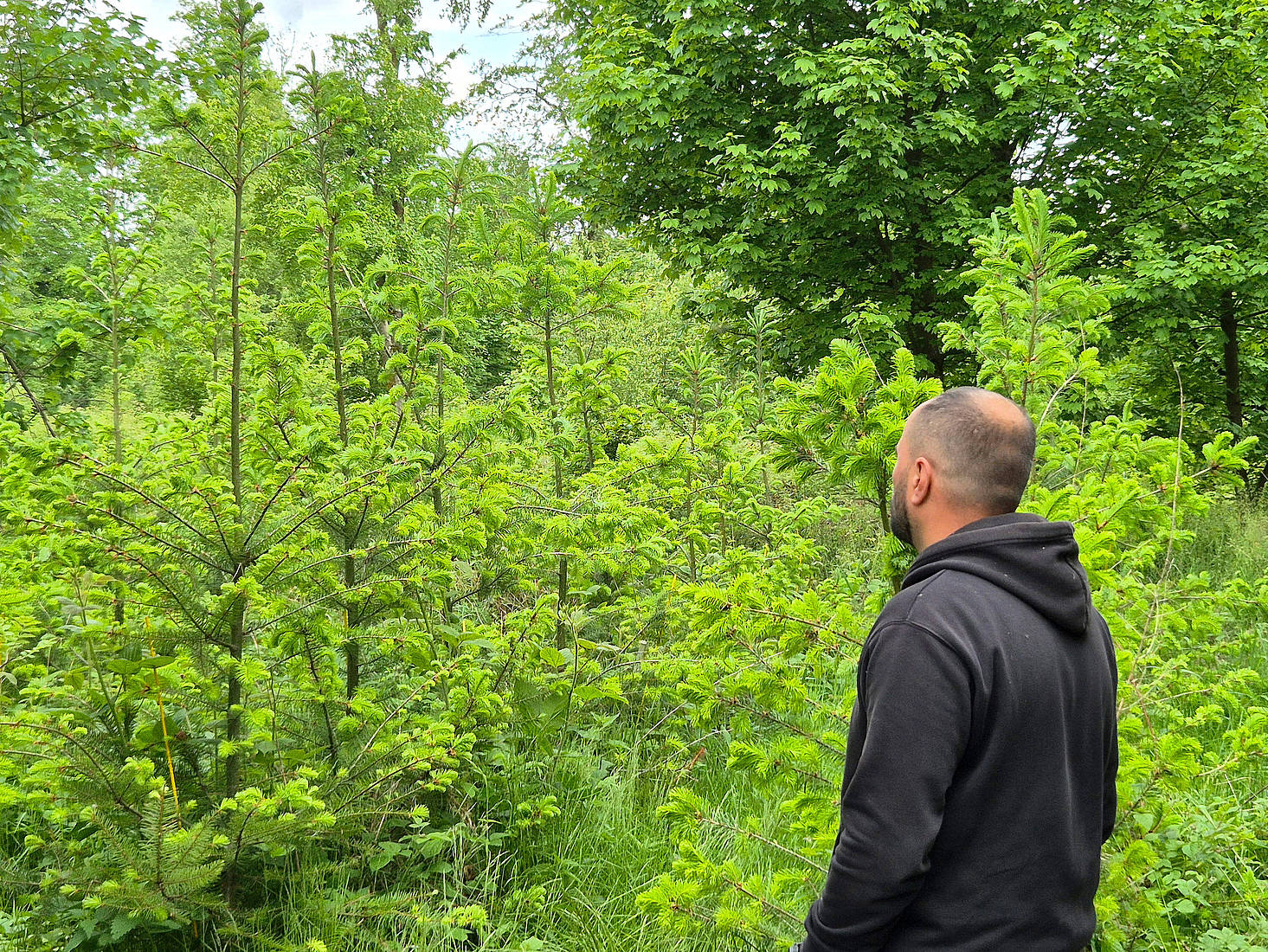

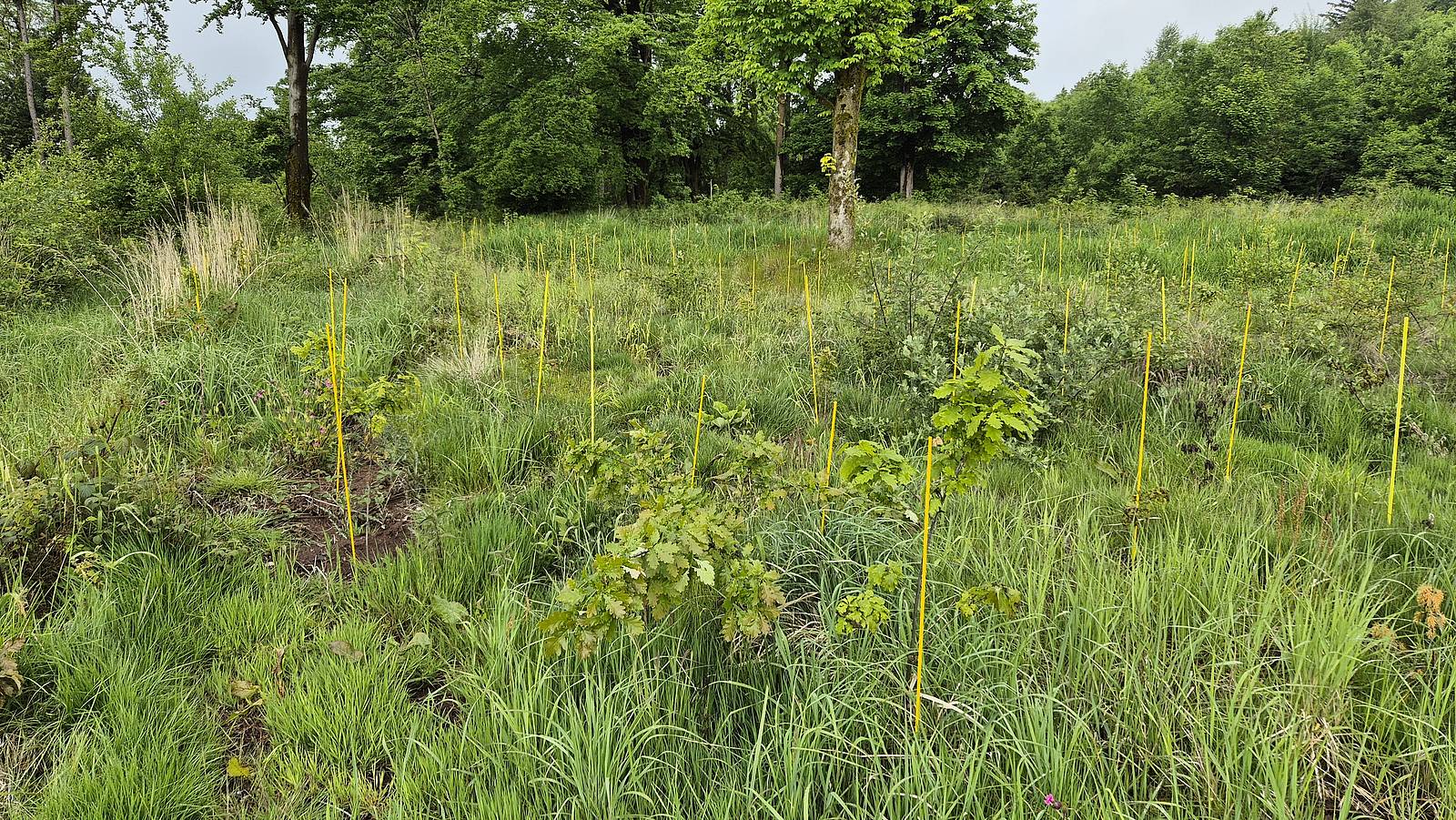

Das Frühjahr 2024 auf der Projektfläche Zukunftswald
Es sind nur noch weniger als 6 Monate bis zur KWF Tagung 2024. Die Kultur steht aktuell sehr gut da. Die Ausfälle 2023 durch Trockenheit sind minimal. Wir freuen uns auf ein niederschlagsreiches Frühjahr.

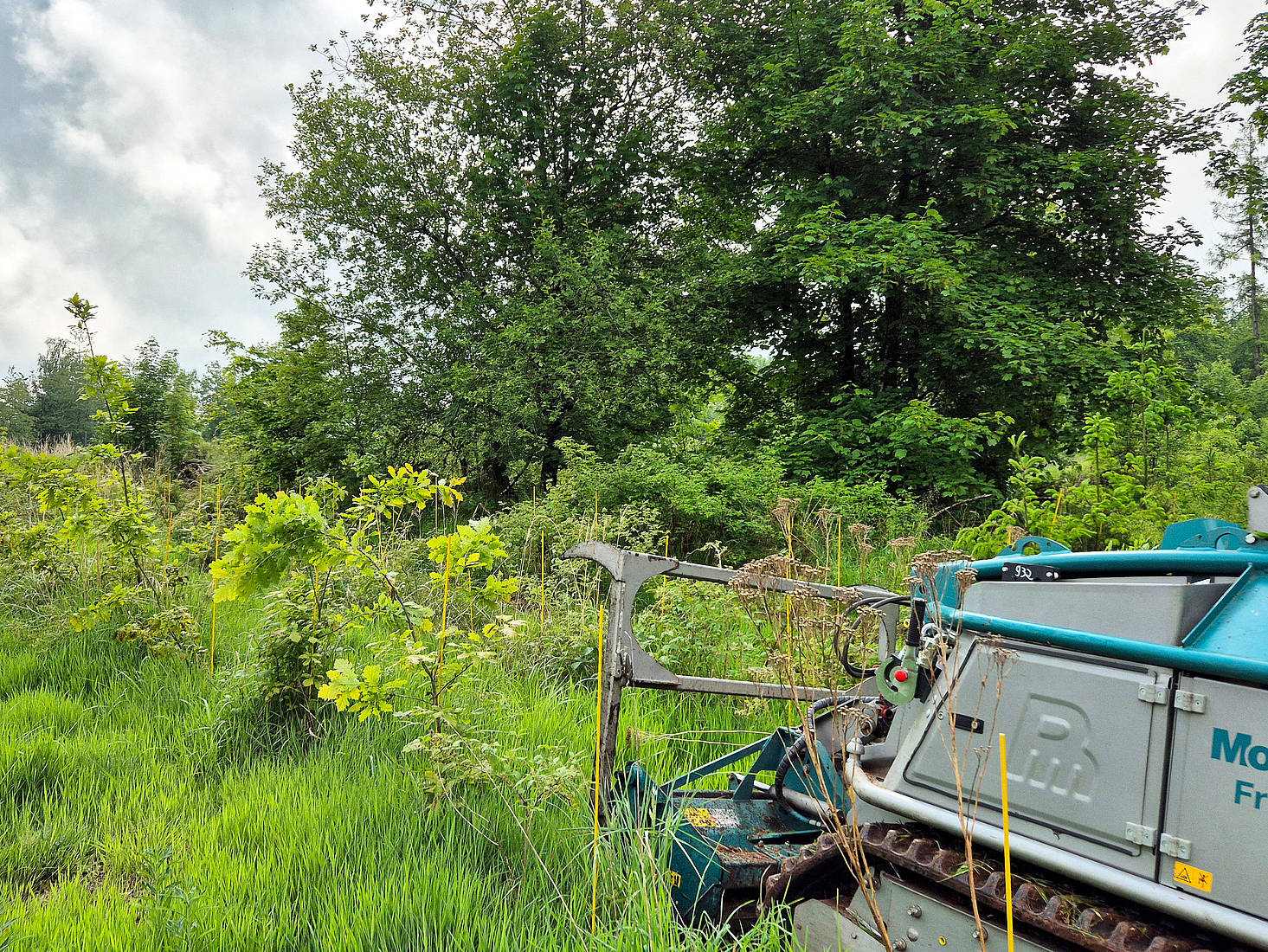

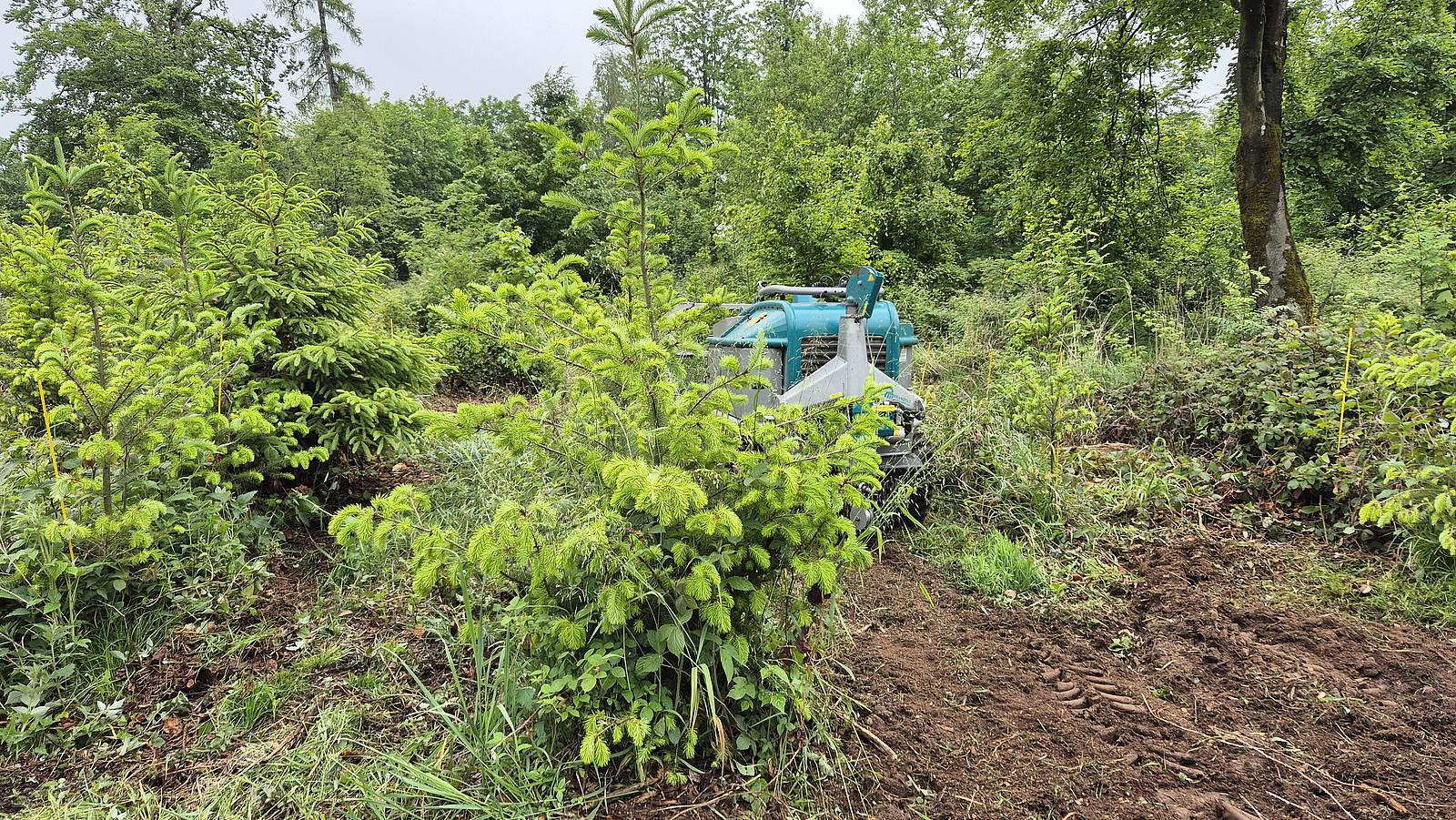

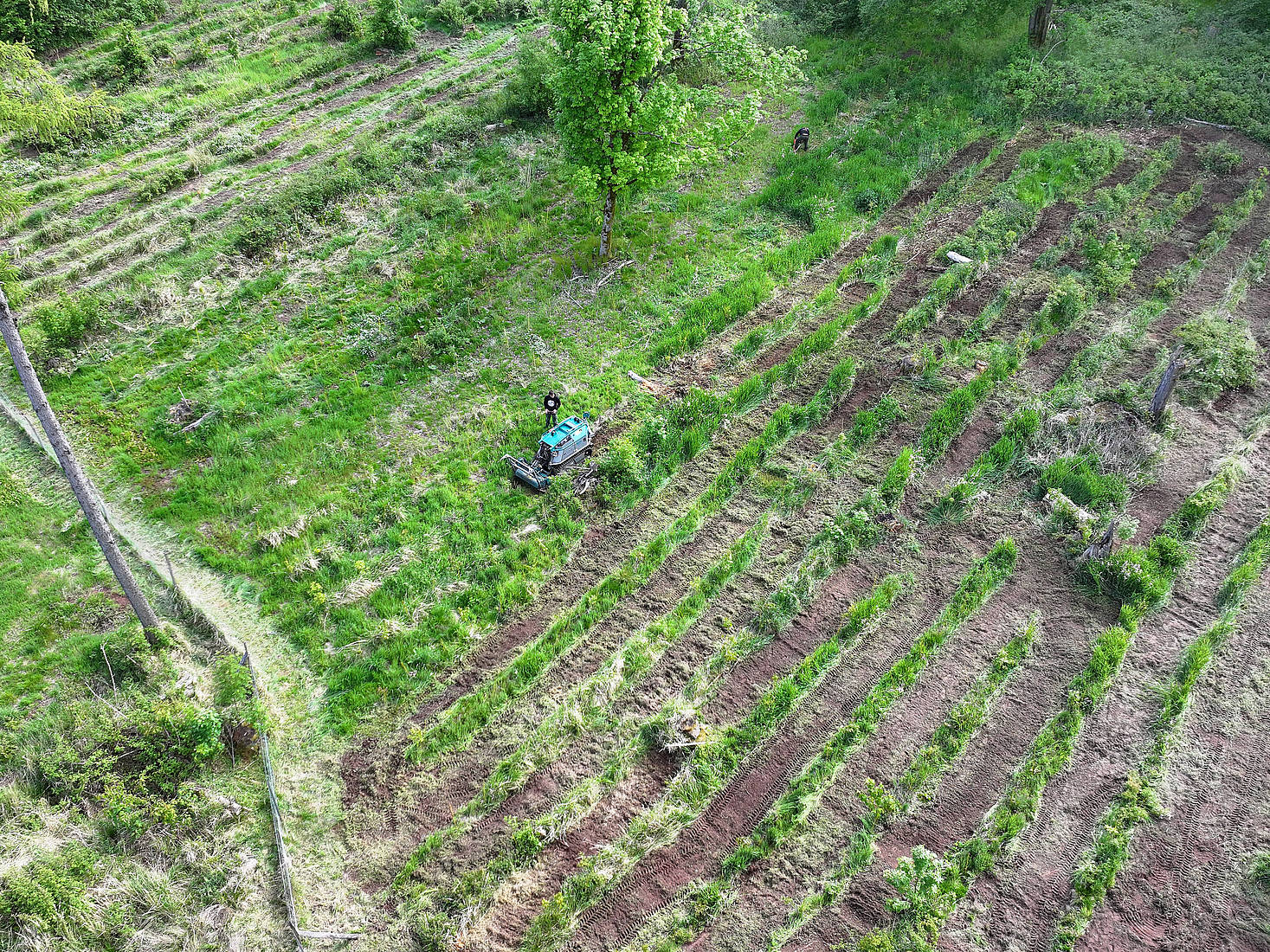

Kulturpflege mit der Forstraupe Moritz
Bedingt durch den witterungsbedingt starken Aufwuchs auf der Kultur wurde die erste Pflege 2024 bereits Mitte Mai durchgeführt. Das abwechslungsreiche Wetter mit vielen Niederschlägen verstärkte die Entwicklung der Pflanzung. Die geringen Ausfälle haben sich nicht erhöht. Der späte und nasse Schnee hat zwar das Gras vielerorts um gedrückt, die Pflanzen konnten sich aber trotzdem hindurch gut entwickeln.
Auch in diesem Jahr wurde die Pflege nur mit dem Moritz und der angebauten Forstfräse MAX durchgeführt. Lediglich an ein paar Stellen wurden die stark wuchernden Weiden in der Reihe mit der Motorsäge entfernt.
2. Pflege 2024 (September)
Unsere Partner
Die Bodenverdichtung im Blick
Bei diesem Projekt begleitet uns ein Mitarbeiter der TU Weihenstephan. Er hat die Bodenverdichtung durch eine Forstraupe Moritz genau unter die Lupe genommen. So wurden bereits im April 2021 erste Bodenproben entnommen. Eine detaillierte Auswertung folgt demnächst. Vorab können wir schon sagen, dass eine Überfahrt mit dem Moritz keine nennenswerte Veränderung am Boden bewirkt hat.
Die Forstraupe Moritz als die Maschinenlösung für das naturnahe Aufforsten
Die Forstraupe Moritz wurde präsentiert als Fällhilfe. Schnell war allerdings klar, dass es weitere Einsätze im Forst gibt, die gut mit der Forstraupe Moritz erledigt werden können. Die heutigen Modelle sind die optimale Maschinenlösung für alle anfallenden Arbeitseinsätze im Wald. In Kombination mit den für sie erhältlichen Anbaugeräten sind konkurrenzlos.
Pflanzvorbereitung und Kulturpflege mit der Forstfräse MAX
Säen im Bestand mit der Sä-Streifen-Fräse bzw. dem Sä-Pflug
Pflanzen im Bestand und auf Kulturflächen mit der Containerpflanzmaschine Plantomat
Die ferngesteuerte Forstraupe Moritz kann mehr:
Leistungsstark mit 50 oder 75 PS
Professionelle Getriebeseilwinde mit bis zu 7,2 t Zugkraft
Mechanische Zapfwelle
Leistungshydraulik
Traktionsseilwinde mit bis zu 1000 m Seilkapazität und 360° Nutzungsradius
Alle Anbaugeräte werden über die serienmäßige Funksteuerung des Moritz gesteuert
